10x5 10英寸螺旋桨专业结构设计满足FPV可靠运行需求

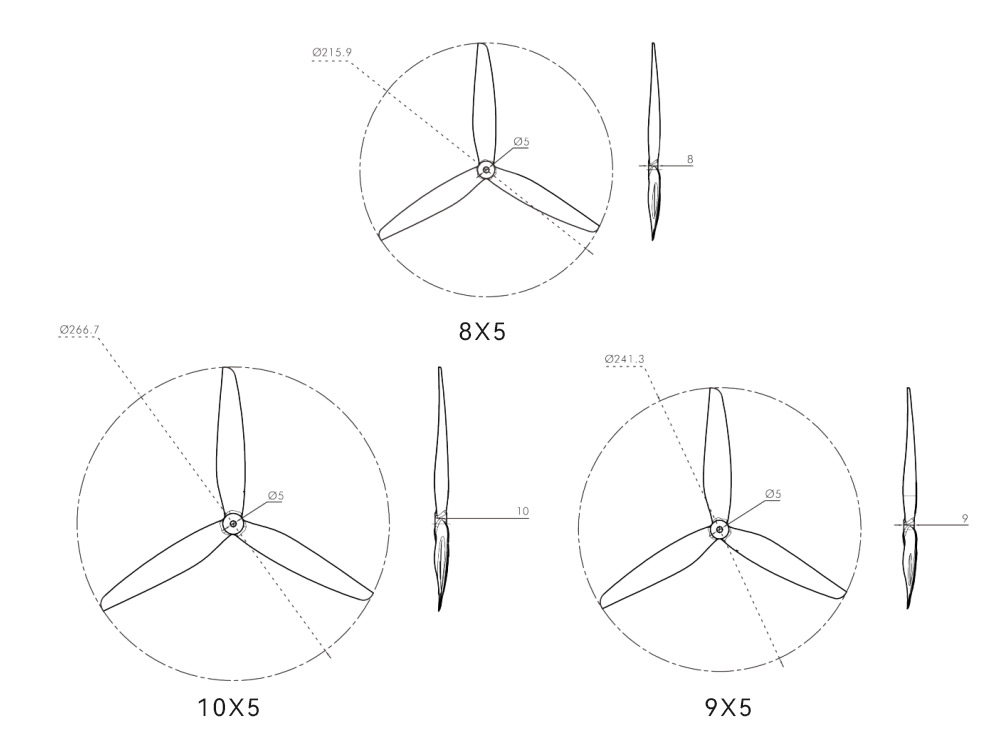

工程图

基本参数

型号	10X5	桨毂直径	13.6mm
包装规格	1正1反/包	中心厚度	10mm
桨叶数目	3	中心孔内径	5mm
材质	玻纤尼龙	最大桨叶宽度	26.5mm
螺距	5in	重量	26.5g
桨盘直径	267mm

测试参数

电机	桨	油门点	电压 (V)	电流 (A)	功率 (W)	转速	拉力 (g)	扭矩 (N*m)	力效 (G/W)	温度 (℃)
电机	桨	油门点	电压 (V)	电流 (A)	功率 (W)	转速	拉力 (g)	扭矩 (N*m)	力效 (G/W)	温度 (℃)
3115 400KV	10X5X3	10%	48.03	0.22	10.4	1880	42.11	0.02	4.08	/
		20%	48.02	0.73	34.9	3644	271.75	0.06	7.78
		30%	48.01	1.77	85	5187	619	0.11	7.28
		40%	47.98	3.72	178.4	6758	1098.68	0.19	6.16
		50%	47.93	6.7	321	8220	1645.66	0.29	5.13
		60%	47.87	10.26	491	9407	2188.59	0.38	0
		70%	47.8	15.99	764.3	10821	2930.74	0.51	3.84
		80%	47.67	23.3	1110.6	11851	3555.23	0.62	3.2
		90%	47.54	31.01	1474.1	13011	4284.95	0.76	2.91
		100%	47.38	41.84	1982.4	13713	4817.3	0.85	2.43
3115 640KV	10X5X3	10%	32.08	0.33	10.7	1738	37.12	0.02	3.49	/
		20%	32.07	1.25	40.2	3686	284.83	0.06	7.09
		30%	32.04	3.13	100.3	5243	655.43	0.11	6.54
		40%	32	5.94	190.1	6784	1127.27	0.19	5.93
		50%	31.93	10.67	340.6	8262	1704.67	0.29	5.01
		60%	31.83	16.5	525.2	9432	2217.85	0.38	4.22
		70%	31.71	25.2	799.2	10829	2952.1	0.51	3.69
		80%	31.55	34.25	1080.5	11770	3559.16	0.61	3.29
		90%	31.38	47.53	1491.4	12890	4265.38	0.74	2.86
		100%	31.17	61.83	1927	13632	4797.4	0.84	2.49
3115 900KV	10X5X3	10%	24.04	0.5	12.1	1649	27.63	0.03	2.3	/
		20%	24.03	1.88	45.1	3767	305.11	0.06	6.76
		30%	23.99	4.56	109.4	5379	691.35	0.12	6.33
		40%	23.89	9.39	224.4	6958	1214.69	0.21	5.42
		50%	23.79	15.86	377.3	8391	1781.89	0.31	4.72
		60%	23.61	23.86	14.2	9516	2306.55	0.4	4.09
		70%	23.48	36.67	16.4	10886	3042.53	0.52	3.53
		80%	23.24	50.48	18.6	11874	3645.72	0.62	3.11
		90%	23.03	66.87	1539.9	12795	4244.01	0.74	2.76
		100%	22.74	83.3	1894.2	13479	4735.29	0.82	2.5
3120 500KV	10X5X3	10%	48.08	0.41	19.5	2388	82.19	0.04	4.23	/
		20%	48.06	1.44	69.2	4553	458.63	0.09	6.64
		30%	48.04	3.26	156.4	6208	926.91	0.17	5.93
		40%	47.99	6.12	293.7	7908	1567.45	0.27	5.34
		50%	47.92	11.25	539.1	9651	2376.45	0.41	4.41
		60%	47.82	18.19	870	11209	3228.6	0.56	3.71
		70%	47.68	26.62	1269.4	12648	4123.97	0.72	3.25
		80%	47.5	37.67	1789.5	13976	5094.84	0.9	2.85
		90%	47.3	51.56	2438.7	15234	6111.71	1.09	2.51
		100%	47.04	68.91	3241.6	16069	6837.44	1.23	2.11
3120 700KV	10X5X3	10%	32.08	0.51	16.4	2131	57.7	0.03	3.52	/
		20%	32.06	1.89	60.7	4226	388.29	0.08	6.4
		30%	32.03	4.12	132.1	5789	802.53	0.14	6.08
		40%	31.97	8.07	257.9	7394	1359.12	0.23	5.27
		50%	31.89	13.8	440.1	8969	2045.23	0.35	4.65
		60%	31.77	22.37	710.5	10355	2759.42	0.47	3.88
		70%	31.63	31.64	1000.6	11771	3564.1	0.61	3.56
		80%	31.44	44.84	1409.7	13059	4424.01	0.77	3.14
		90%	31.2	60.97	1902.2	14158	5196.75	0.92	2.73
		100%	30.89	79.41	2453.1	15198	6028.15	1.08	2.46

10*5
