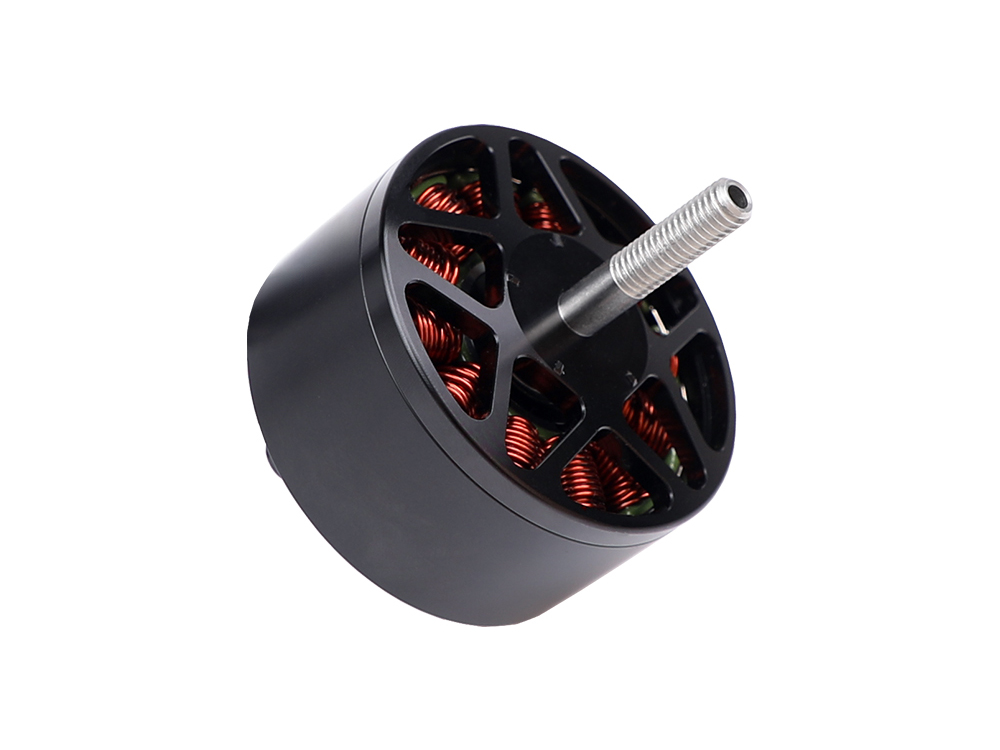

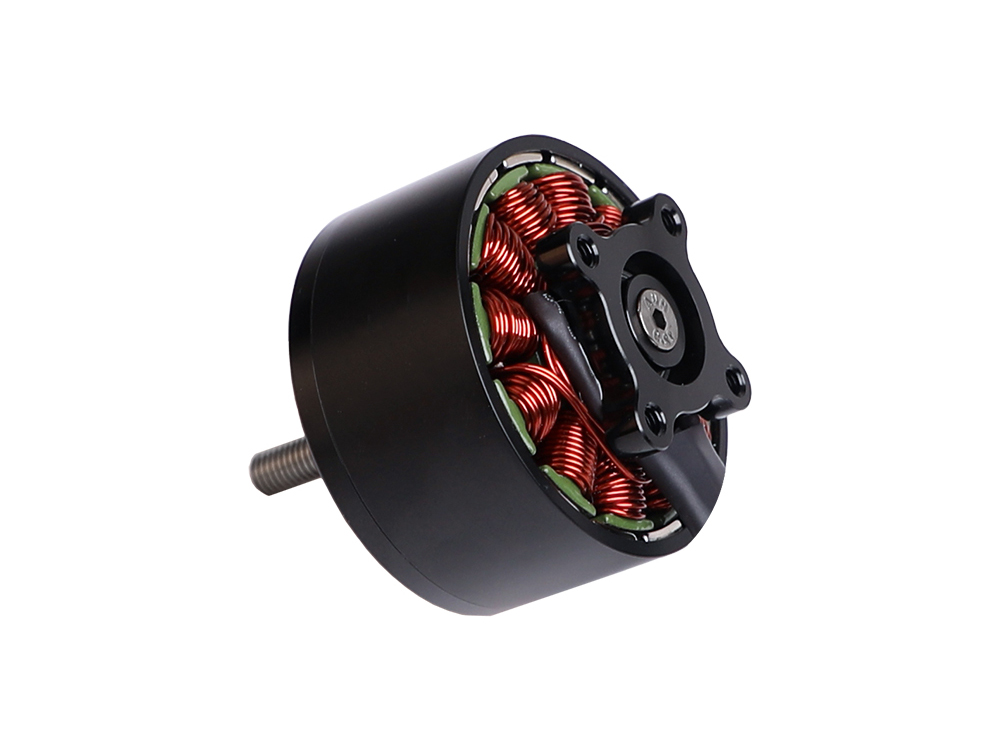

4720 320KV无标无刷定制电机长距巡航FPV专用

工程图

基本参数

电机型号	4720	电机尺寸	54.2*65.8
磁铁	镀锌弧形磁铁	线圈绝缘测试	500V耐压测试
转子动平衡标准	≤5mg	槽级数	12N14P
出轴轴径	4mm	出线规格/长度	14AWG*500mm
电机安装孔尺寸	Φ30-M4-4孔	桨叶安装尺寸	Φ15-M3-4孔/Φ12-M3-4孔

技术参数
KV值/推荐电压	KV320	空载电流 (10V)	1.61A
最大功率	2713W	相间内阻	42.53 mΩ
工作额定电压	6-12S	最大电流	96.49A
最大拉力	10.11kg	电机重量 (含线)	336.5g

KV值/推荐电压	KV380	空载电流 (10V)	1.69A
最大功率	1520W	相间内阻	41.62 mΩ
工作额定电压	6-12S	最大电流	78.58A
最大拉力	8.17kg	电机重量 (含线)	335.0g

推荐搭配
电机	4720kv320	机架类型	18寸x4机架
桨叶	c15x10x3	电池电压	44.4v
电调	C80A 12s	推荐起飞重量区间	25kg内
飞控	F7pro	最大起飞重量	32kg内
实测数据：	13kg起飞重量，5kg负载，30000mah12s电池，100km/h速度下飞行32mini 53km 32kg起飞重量，22kg负载，40000mah12s电池，80km/h速度下飞行10mini 13km

电机	4720kv380	机架类型	18寸x4机架
桨叶	GF18103	电池电压	29.6v
电调	C80A 8s	推荐起飞重量区间	18kg内
飞控	F7 Pro	最大起飞重量	26kg内
实测数据：	13kg起飞重量，5kg负载，30000mah12s电池，100km/h速度下飞行26mini 44km 26kg起飞重量，16kg负载，40000mah12s电池，80km/h速度下飞行10mini 13km

测试参数

型号	桨	电压 (V)	油门点 (%)	电流 (A)	转速 (rpm)	拉力 (g)	功率 (W)	力效 (g/W)	扭矩 (N.m)	电机温度 (℃)
4720 KV320	C15103	44.43	10%	0.26	1106	121	5	24.84	0.04	47℃
		44.41	20%	1.37	2294	598	41	14.56	0.17
		44.36	30%	3.93	3404	1358	133	10.22	0.37
		44.27	40%	8.46	4437	2327	295	7.90	0.63
		44.15	50%	15.29	5397	3479	535	6.50	0.95
		43.98	60%	24.61	6286	4755	854	5.57	1.30
		43.76	70%	36.57	7100	6129	1252	4.89	1.68
		43.48	80%	51.80	7877	7527	1720	4.38	2.08
		43.12	90%	70.98	8550	8918	2229	4.00	2.49
		42.64	100%	96.49	9086	10112	2713	3.73	2.85
4720 KV380	GF18103	29.64	10%	0.19	742	92	3	31.26	0.04	35℃
		29.62	20%	1.18	1544	460	25	18.19	0.16
		29.58	30%	3.50	2288	1076	80	13.39	0.34
		29.50	40%	7.49	2971	1856	174	10.66	0.56
		29.39	50%	13.51	3600	2778	312	8.91	0.83
		29.25	60%	21.48	4176	3769	489	7.71	1.12
		29.06	70%	31.83	4718	4835	708	6.83	1.43
		28.83	80%	44.57	5199	5960	959	6.22	1.76
		28.54	90%	59.96	5630	7072	1231	5.75	2.09
		28.18	100%	78.58	6013	8174	1520	5.38	2.41
