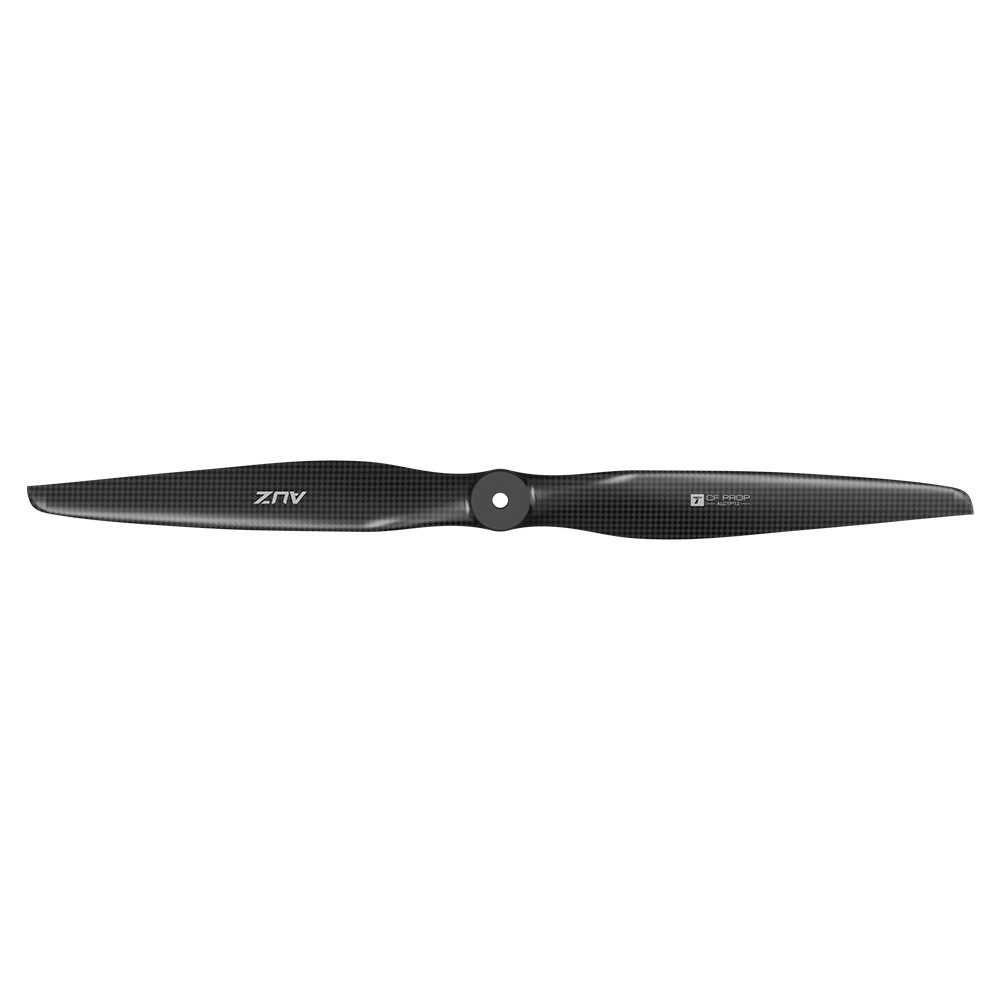

AUZ19x16 19英寸PMI哑光碳纤维螺旋桨电动固定翼长航时专用

AUZ系列
-电动固定翼螺旋桨

与AT电机精准匹配，爆发与续航兼得。全布局适配，多尺寸覆盖

高效气动设计

针对电动固定翼无人机开发专用翼型，提升气动效率，同时降低噪音

专用翼型设计

针对电动固定翼无人机优化的翼型剖面

CFD仿真验证

精确到剖面的流场分析，优化每一处剖面的气动性能

前飞效率优化

AUZ全系多螺距可选，每款基于一定速度区间优化气动外形。
按您的飞行包线选型，目标速度区间内高效率输出，巡航更省电

CFD仿真，按速度区间优化

全系多螺距可选

按飞行包线精准选型

目标速度区间高效输出

巡航更省电

动力精准匹配

优化弦长与迎角组合 + AT电机转速、扭矩特性 = 动力系统效率提升

减少能耗

提升航时

快速动态响应

优化质心分布、降低转动惯量，提升加减速响应速度，让飞行操控更精准

优化质心分布

均衡质量分布

降低转动惯量

提升响应速度

加速减速优化

双向快速响应

飞行操控精准

更精准的操控体验

更强更刚结构

针对固定翼飞行工况设计铺层，采用预浸料 + PMI 芯材 + 模压一体成型工艺，
实现 “轻量化 + 高刚度 + 高强度” 的结构平衡，抗形变，寿命长

抗弯抗扭铺层设计

预浸料模压一体化成型

PMI夹心材料

优化纤维方向与比例，实现强度与刚度最大化

制品孔隙率低于1%，质量稳定可靠

轻质高强芯材，在增加刚度的同时有效控制总重

抗弯抗扭铺层设计

优化纤维方向与比例，实现强度与刚度最大化

预浸料模压一体化成型

制品孔隙率低于1%，质量稳定可靠

PMI夹心材料

轻质高强芯材，在增加刚度的同时有效控制总重

多环境适应性

确保材料与工艺应对高低温、潮湿、盐雾、紫外线等恶劣环境，保持性能稳定，延长使用寿命

宽温域工作能力

从严寒到酷热，始终保持卓越性能

-30°C最低工作温度

60°C最高工作温度

抗潮抗湿

盐雾防护

抗紫外线

多飞行布局兼容

适配常规布局、飞翼、VTOL等多种固定翼无人机，一桨适配多场景，覆盖测绘、物流、巡检等主流应用

常规布局

飞翼布局

VTOL

主流应用场景

覆盖各行业无人机应用需求

测绘勘探

物流配送

电力巡检

农业植保

应急救援

安防监控

宽域定制服务

尺寸覆盖12~34英寸，支持不同螺距、不同飞行速度的专属定制，精准匹配各类飞行任务需求

尺寸覆盖范围

从小型到大型，满足各类固定翼无人机需求

12寸

小型

34寸

大型

气动/结构设计

模具制造

复材模压

测试验证

气动/结构设计

模具制造

复材模压

测试验证

直径(Inch)	19 (482.6mm)	材质	树脂基碳纤维复合材料+PMI夹芯
螺距(Inch)	16 (406.4mm)	表面工艺	哑光
单支平均重量(g)	39	类型	一体碳纤桨
推荐最大(RPM)转速	9200	应用场景	固定翼无人机
推荐最大拉力(kg)	16.8	连接方式及尺寸	Ø10mm电机轴中心锁紧
极限转速(RPM)	10500	推荐动力搭配	推荐方案：AT5220/AT5230/AT5330/AT7215+AUZ19*16
极限拉力(kg)	21

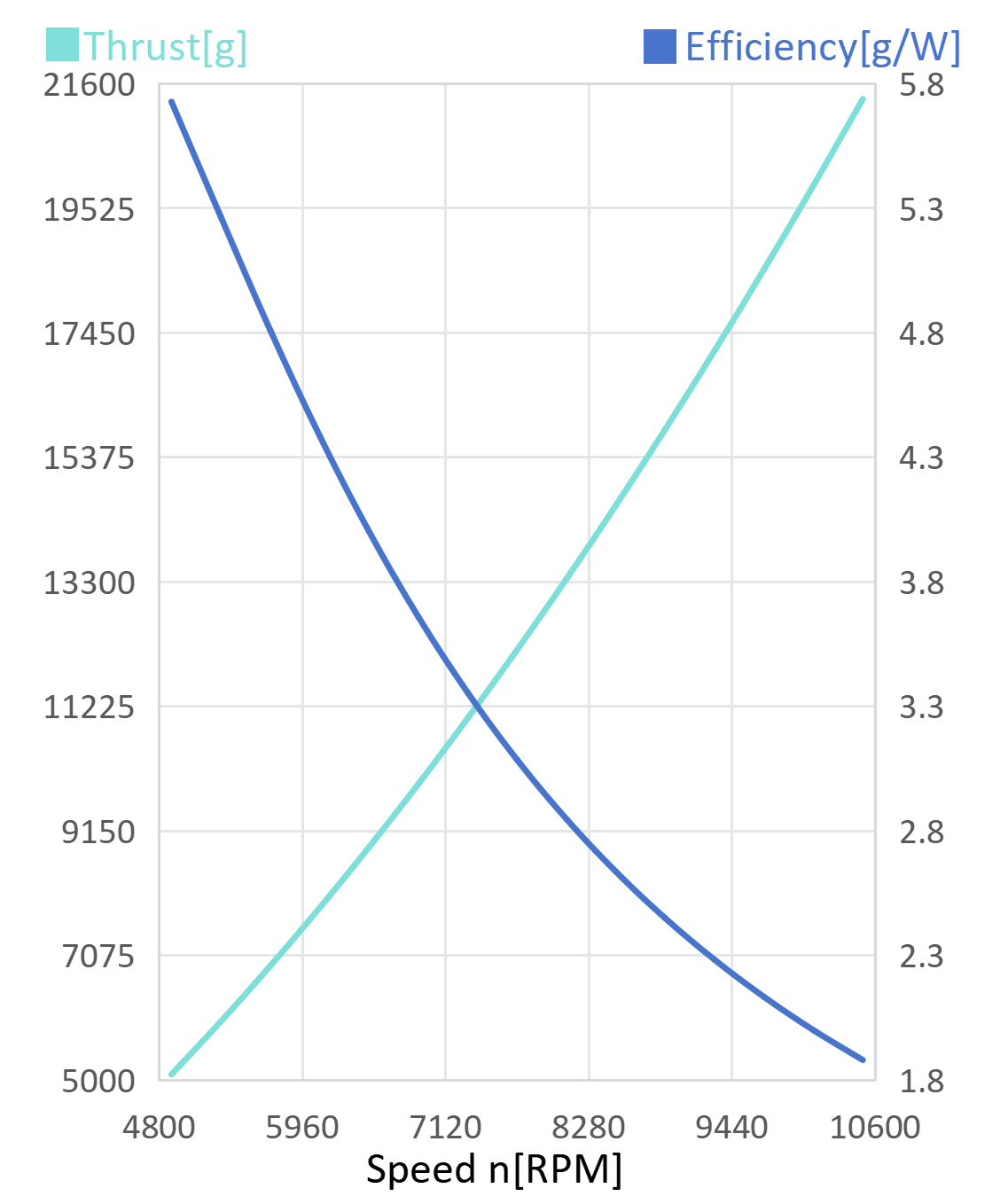

环境温度 22 °C 海拔高度 25 m	转速 (RPM)	扭矩（N·m)	拉力（gf）	输出功率（W）	力效（gf/W）
环境温度 22 °C 海拔高度 25 m	转速 (RPM)	扭矩（N·m)	拉力（gf）	输出功率（W）	力效（gf/W）
	4900	1.73	5093	889.15	5.73
	5300	2.04	5976	1134.86	5.27
	5700	2.40	6901	1434.42	4.81
	6100	2.81	7869	1793.66	4.39
	6500	3.26	8880	2218.43	4.00
	6900	3.76	9934	2714.55	3.66
	7300	4.30	11031	3287.86	3.35
	7700	4.89	12170	3944.20	3.09
	8100	5.53	13353	4689.41	2.85
	8500	6.21	14578	5529.31	2.64
	8900	6.94	15846	6469.75	2.45
	9300	7.72	17157	7516.56	2.28
	9700	8.54	18511	8675.57	2.13
	10100	9.41	19907	9952.62	2.00
	10500	10.33	21347	11353.55	1.88
特别说明

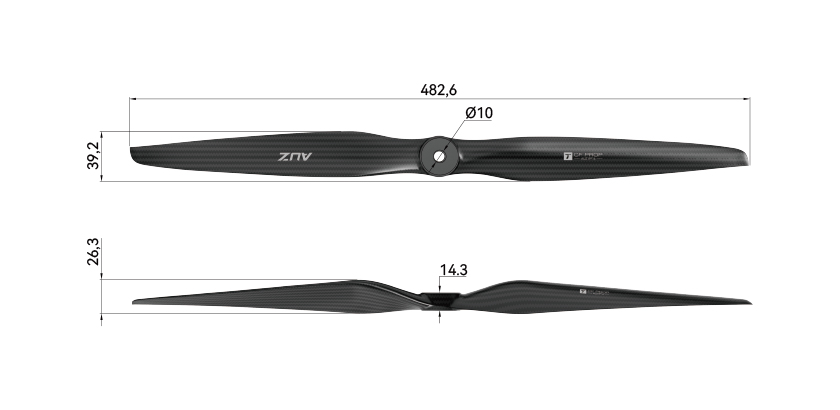

受测试设备、方式、环境等因素影响，不同测试标准下的数据存在一定误差；请注意与电机的安装孔位是否匹配，详见上方图纸；

AUZ19*16
