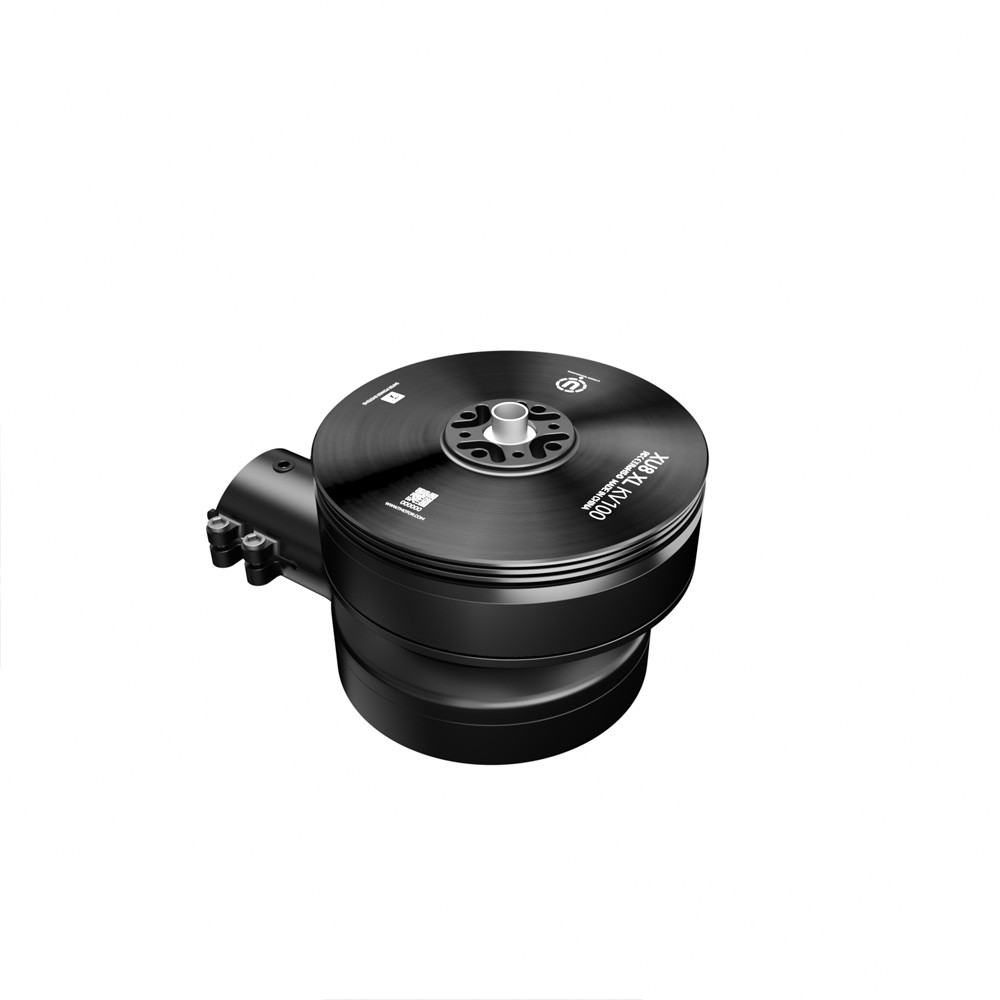

XU8XL-X（一体化电机）

新模块化设计
新科技

这是一款为多旋翼无人专门打造的模块化动力系统
它集成了T-MOTOR电机和FOC电调

电机

XU8XL KV100

电调

ALPHA 60A 12S V1.2

聚合物桨

MF28*15 / MF30*16

高维护性
降低用户维护成本

电机和电调可以通过插头结构进行拆卸，
安装便捷，维护性高

智能高效

X使用一款基于FOC (正弦波)
驱动方案电子调速器。智能算法
使电机的控制高效、精准、稳定，
从而满足各类行业的应用需求。
（T-MOTOR方波电调可定制）

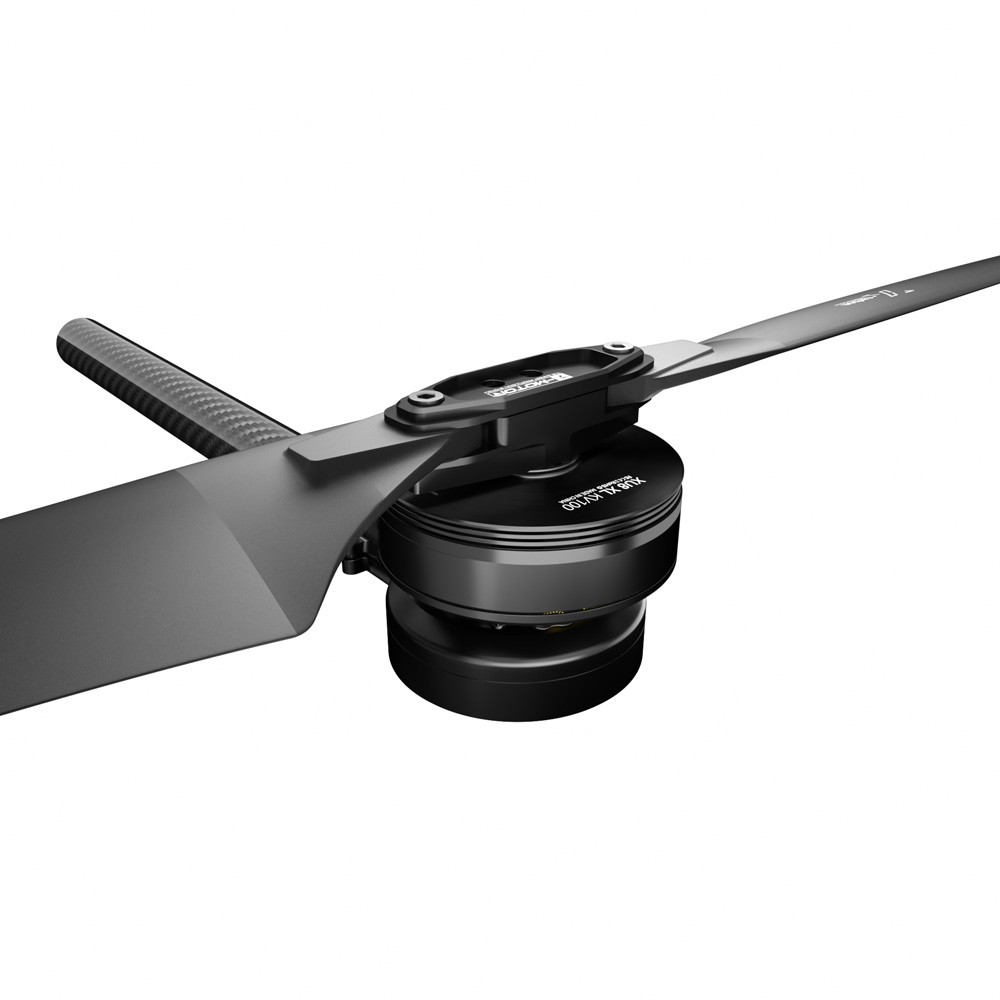

高转速、高效力、强拉力

X·carbon是T-MOTOR团队专门研发的一款高效力、高转速、强拉力的聚合物折叠桨。
（标配X·carbon桨、T-MOTOR其他桨叶可选配）

LED任意切换

霍尔感应，使用任意磁铁切换LED颜色

安装便捷

即购即用无需复杂安装

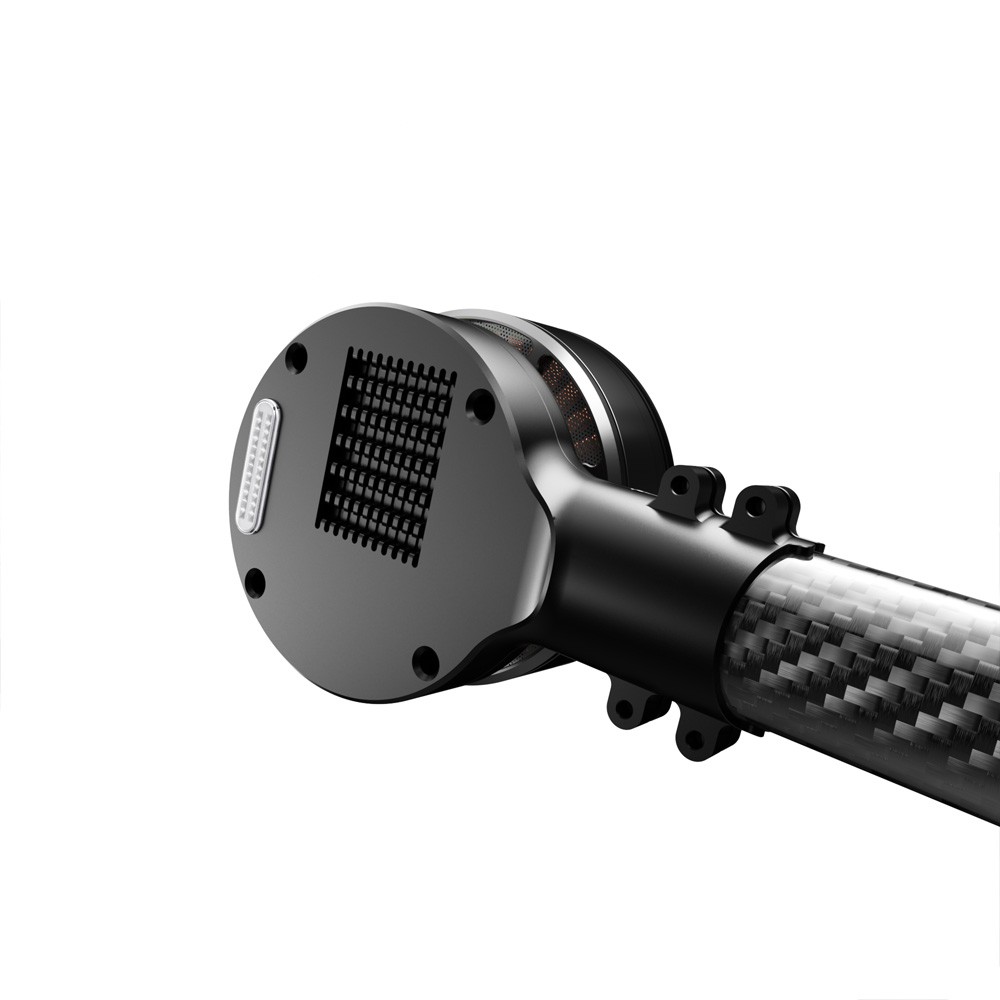

插头简介

全新定制化镀金插头，过流强，耐使用
额定电流：40A

工程图

基本参数

测试参数

型号	电压 (V)	桨	油门点	拉力 (gf)	扭矩 (N·m)	电流 (A)	转速	功率 (W)	力效 (gf/W)	电机温度 (℃)
XU8XL-X KV100 （ALPHA 60A 12S V1.2）	48V	T-MOTOR MF28*15	40%	2023	0.71	3.25	1656	156	12.99	48 （环境温度： 25）
			45%	2521	0.87	4.36	1839	209	12.08
			50%	3057	1.05	5.69	2021	273	11.22
			55%	3657	1.25	7.30	2205	349	10.47
			60%	4280	1.46	9.13	23817	437	9.80
			65%	4947	1.68	11.22	2555	536	9.23
			70%	5625	1.91	13.60	2726	649	8.67
			75%	6352	2.15	16.26	2893	775	8.20
			80%	7094	2.4	19.32	3060	919	7.72
			90%	8625	2.92	26.09	3370	1236	6.98
			100%	9869	3.34	32.25	3600	1523	6.48
XU8XL-X KV100 （ALPHA 60A 12S V1.2）	48V	T-MOTOR MF30*16	40%	2342	0.85	3.76	1640	180	12.99	52 （环境温度： 25）
			45%	2904	1.05	5.06	1819	242	11.98
			50%	3529	1.26	6.68	1998	320	11.04
			55%	4198	1.50	8.56	2173	409	10.26
			60%	4919	1.74	10.72	2345	512	9.61
			65%	5686	2.00	13.19	2512	629	9.04
			70%	6467	2.27	15.98	2675	761	8.50
			75%	7277	2.55	19.09	2837	907	8.02
			80%	8110	2.84	22.53	2992	1069	7.59
			90%	9747	3.41	30.12	3281	1423	6.85
			100%	11063	3.85	36.78	3491	1731	6.39
注意：电机温度为75%油门下电机运行10分钟的机壳温度。（该数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。）
