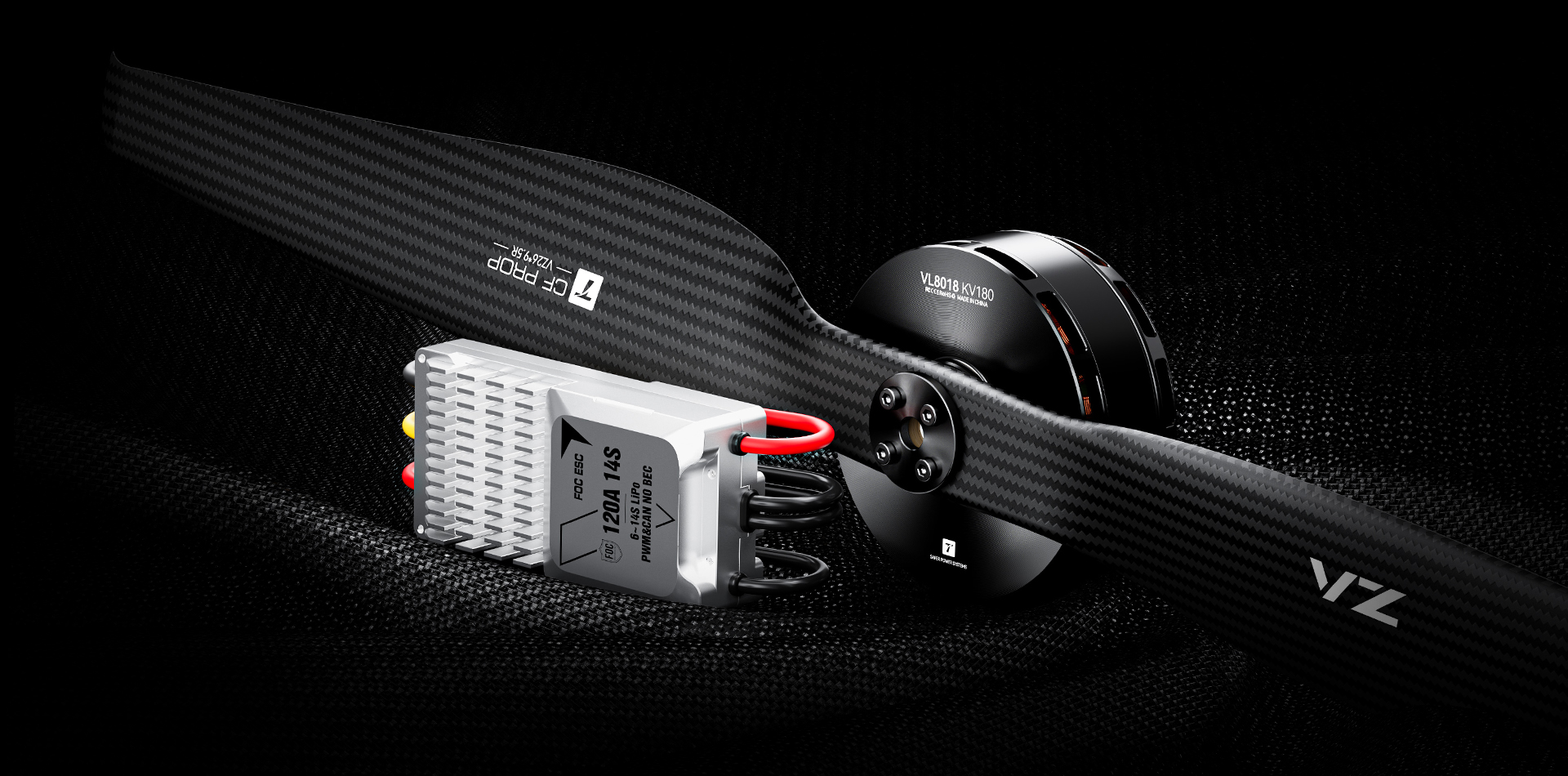

VL8018 KV180
电机/MOTOR
V120A
电调/ESC
G26
桨叶/PROPELLER
基本参数
12S
推荐电压
17.6kg
单轴最大拉力
30~32kg
推荐起飞重量(四轴)
工程图
基本参数
| 电机型号 | VL8018 | 磁铁耐温等级 | 180℃ |
| 电机外观尺寸 | Φ88.8*43.5mm | 线规格*长度 | 硅胶线14# 1000mm |
| 定子工艺 | 耐150℃高温涂敷 | 漆包线耐温等级 | 220℃ |
| 槽级数 | 24N28P | 线圈耐压 | 1000V/5s |
| 电机轴径 | IN: 12 OUT: 10 | 转子动平衡标准 | ≤10mg |
| 轴承型号 | 进口6901轴承 | 防护等级 | IPX5 |
| 离心式散热方式 | 是 | 包装尺寸 | 150*120*57mm |
| 型号 | VL8018 | KV (RPM/V) | 180 |
| 推荐电池 | 12S | 空载电流 (15V) | 2.2A |
| 内阻(25℃) | 37mΩ | 最大电流 | 100A |
| 最大持续功率 | 1235W | 使用环境温度 | -30℃～55℃ |
| 最大拉力 | 17.6kg | 电机重量(含线) | 655g |
| 电调参数 | |||
| 型号 | V120A | 控制方式 | PWM/CAN |
| 最大电压 | 60V | 通讯方式 | DRONE CAN/UAV CAN |
| 最大电流 (10s) | 130A (在一定散热条件下) | 定桨方式 | 电子定桨 |
| 最大持续电流 | 60A (在一定散热条件下) | 编码器线 | 屏蔽线-黑色-24AWG-5C -450±10mm-M6航空头 |
| 待机功耗 | ≤50mA | 输出线 | 硅胶线-橙色-12AWG-85±10mm |
| 油门行程范围 | 1040~1940us (固定) | 输入线 | 硅胶线-红色/黑色-12AWG-180±10mm |
| 油门刷新频率 | 50~500Hz | 信号线 | 屏蔽线-黑色-OD4.2-5C -500±10-JP-3P*2-黑空白 -绿黄灰 |
| 油门响应速度 | 300ms | 重量(含线) | 170g |
| 桨叶参数 | |||
| 型号 | G26*8.5英寸 (660.4*215.9mm) | 重量 | 68±5g |
测试参数
| 型号 | 油门点 | 电压 (V) | 拉力 (g) | 扭矩 (N*m) | 电流 (A) | 转速 | 功率 (W) | 力效 (g/W) | 电机温度 (℃) | |
| VL8018 KV180 + V120A 14S + G26*8.5 | 40% | 44.38 | 3277 | 1.01 | 7.97 | 2628 | 354 | 9.26 | 59 (环境温度:25) | |
| 42% | 44.35 | 3623 | 1.11 | 9.14 | 2758 | 405 | 8.94 | |||
| 44% | 44.33 | 3971 | 1.22 | 10.41 | 2886 | 461 | 8.61 | |||
| 46% | 44.29 | 4349 | 1.32 | 11.78 | 3014 | 522 | 8.34 | |||
| 48% | 44.25 | 4741 | 1.44 | 13.28 | 3140 | 587 | 8.07 | |||
| 50% | 44.22 | 5123 | 1.55 | 14.85 | 3266 | 657 | 7.80 | |||
| 52% | 44.18 | 5527 | 1.67 | 16.55 | 3390 | 731 | 7.56 | |||
| 54% | 44.13 | 5980 | 1.81 | 18.48 | 3517 | 816 | 7.33 | |||
| 56% | 44.09 | 6424 | 1.94 | 20.50 | 3638 | 904 | 7.11 | |||
| 58% | 44.05 | 6860 | 2.07 | 22.62 | 3757 | 996 | 6.89 | |||
| 60% | 44.00 | 7328 | 2.20 | 24.87 | 3875 | 1094 | 6.70 | |||
| 62% | 43.95 | 7794 | 2.34 | 27.25 | 3991 | 1198 | 6.51 | |||
| 64% | 43.90 | 8246 | 2.47 | 29.72 | 4105 | 1305 | 6.32 | |||
| 66% | 43.85 | 8720 | 2.61 | 32.34 | 4218 | 1418 | 6.15 | |||
| 68% | 43.79 | 9188 | 2.76 | 35.13 | 4329 | 1538 | 5.97 | |||
| 70% | 43.73 | 9667 | 2.90 | 38.08 | 4436 | 1665 | 5.80 | |||
| 80% | 43.34 | 12133 | 3.65 | 55.09 | 4940 | 2388 | 5.08 | |||
| 90% | 42.93 | 14394 | 4.34 | 75.04 | 5364 | 3222 | 4.47 | |||
| 100% | 42.48 | 16107 | 4.88 | 95.16 | 5657 | 4043 | 3.98 | |||
| VL8018 KV180 + V120A 14S + G26*8.5 | 40% | 49.91 | 4097 | 1.25 | 9.65 | 2927 | 482 | 8.50 | 59 (环境温度:25) | |
| 42% | 49.88 | 4525 | 1.37 | 11.08 | 3071 | 553 | 8.19 | |||
| 44% | 49.84 | 4967 | 1.50 | 12.60 | 3213 | 628 | 7.91 | |||
| 46% | 49.81 | 5423 | 1.64 | 14.29 | 3353 | 712 | 7.62 | |||
| 48% | 49.76 | 5900 | 1.78 | 16.15 | 3488 | 804 | 7.34 | |||
| 50% | 49.73 | 6392 | 1.92 | 18.09 | 3606 | 899 | 7.11 | |||
| 52% | 49.68 | 6894 | 2.07 | 20.20 | 3758 | 1004 | 6.87 | |||
| 54% | 49.64 | 7388 | 2.22 | 22.46 | 3890 | 1115 | 6.63 | |||
| 56% | 49.61 | 7938 | 2.38 | 24.89 | 4021 | 1235 | 6.43 | |||
| 58% | 49.55 | 8452 | 2.53 | 27.45 | 4147 | 1360 | 6.22 | |||
| 60% | 49.49 | 8996 | 2.70 | 30.16 | 4273 | 1493 | 6.03 | |||
| 62% | 49.42 | 9529 | 2.86 | 33.03 | 4397 | 1632 | 5.84 | |||
| 64% | 49.35 | 10077 | 3.03 | 36.12 | 4519 | 1783 | 5.65 | |||
| 66% | 49.28 | 10632 | 3.19 | 39.32 | 4642 | 1938 | 5.49 | |||
| 68% | 49.21 | 11190 | 3.36 | 42.71 | 4755 | 2102 | 5.32 | |||
| 70% | 49.14 | 11751 | 3.52 | 46.19 | 4867 | 2270 | 5.18 | |||
| 80% | 48.74 | 14450 | 4.34 | 66.04 | 5353 | 3219 | 4.49 | |||
| 90% | 48.28 | 16458 | 4.97 | 87.07 | 5712 | 4204 | 3.91 | |||
| 100% | 48.03 | 17587 | 5.22 | 99.04 | 5855 | 4756 | 3.63 | |||
| 注意：电机温度为44.4V电压下75%油门下电机运行10分钟的机壳温度。 （该数据由LIGPOWER自主平台测试所得，仅作为选型参考，最终解释权归LIGPOWER所有。） | ||||||||||
