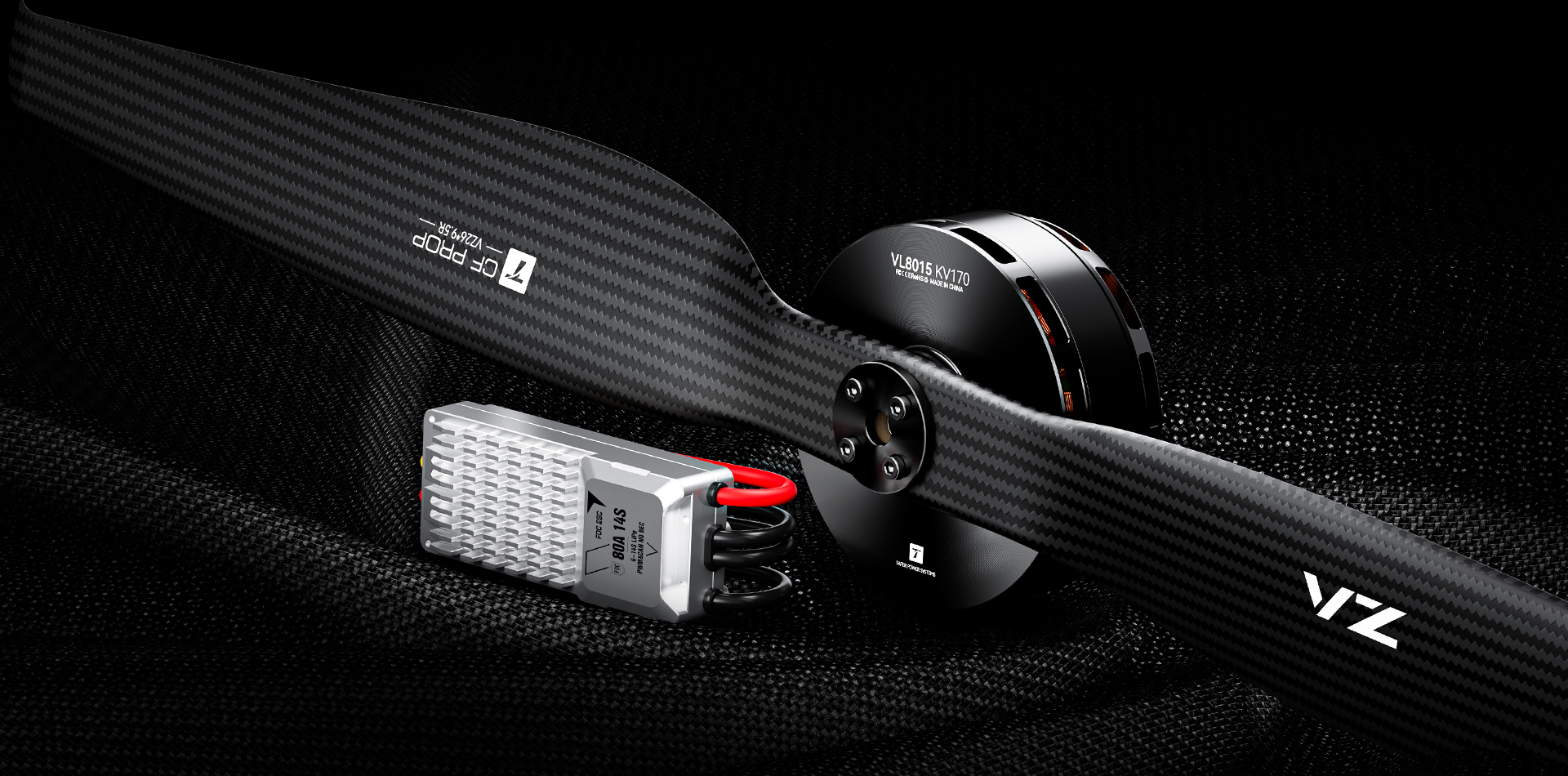

VL8015 KV170
电机/MOTOR
V80A
电调/ESC
G26
桨叶/PROPELLER
基本参数
12S
推荐电压
14.8kg
单轴最大拉力
25kg
推荐起飞重量(四轴)
工程图
基本参数
| 电机型号 | VL8015 | 磁铁耐温等级 | 180℃ |
| 电机外观尺寸 | Φ88.8*42mm | 线规格*长度 | 硅胶线14# 1000mm |
| 定子工艺 | 耐150℃高温涂敷 | 漆包线耐温等级 | 220℃ |
| 槽级数 | 24N28P | 线圈耐压 | 1000V/5s |
| 电机轴径 | IN: 12 OUT: 10 | 转子动平衡标准 | ≤10mg |
| 轴承型号 | 进口6901轴承 | 防护等级 | IPX5 |
| 离心式散热方式 | 是 | 包装尺寸 | 150*120*57mm |
| 型号 | VL8015 | KV (RPM/V) | 170 |
| 推荐电池 | 12S | 空载电流 (15V) | 1.9A |
| 内阻(25℃) | 43mΩ | 最大电流 | 74A |
| 最大持续功率 | 1045W | 使用环境温度 | -30℃～55℃ |
| 最大拉力 | 14.8g | 电机重量(含线) | 610g |
| 电调参数 | |||
| 型号 | V80A | 控制方式 | PWM/CAN |
| 最大电压 | 60V | 通讯方式 | DRONE CAN/UAV CAN |
| 最大电流 (10s) | 80A (在一定散热条件下) | 定桨方式 | 电子定桨 |
| 最大持续电流 | 40A (在一定散热条件下) | 编码器线 | 屏蔽线-黑色-24AWG-5C -450±10mm-M6航空头 |
| 待机功耗 | ≤50mA | 输出线 | 硅胶线-橙色-14AWG-110 ±10mm |
| 油门行程范围 | 1040~1940us (固定) | 输入线 | 硅胶线-红色/黑色-12AWG -180±10mm |
| 油门刷新频率 | 50~500Hz | 信号线 | 屏蔽线-黑色-OD4.2-5C -450±10mm-JP-3P*2 -黑空白-绿黄灰 |
| 油门响应速度 | 300ms | 重量(含线) | 110g |
| 桨叶参数 | |||
| 型号 | G26*8.5英寸 (660.4*215.9mm) | 重量 | 68±5g |
测试参数
| 型号 | 油门点 | 电压 (V) | 拉力 (g) | 扭矩 (N*m) | 电流 (A) | 转速 | 功率 (W) | 力效 (g/W) | 电机温度 (℃) | |
| VL8015 KV170 + V80A 14S + G26*8.5 | 40% | 44.59 | 2944 | 0.89 | 6.53 | 2450 | 291 | 10.11 | 63 (环境温度:25) | |
| 42% | 44.60 | 3249 | 0.98 | 7.48 | 2575 | 334 | 9.74 | |||
| 44% | 44.60 | 3558 | 1.07 | 8.50 | 2696 | 379 | 9.38 | |||
| 46% | 44.60 | 3879 | 1.17 | 9.62 | 2817 | 429 | 9.04 | |||
| 48% | 44.61 | 4216 | 1.26 | 10.85 | 2935 | 484 | 8.72 | |||
| 50% | 44.61 | 4575 | 1.37 | 12.17 | 3052 | 543 | 8.43 | |||
| 52% | 44.62 | 4962 | 1.47 | 13.62 | 3167 | 608 | 8.16 | |||
| 54% | 44.62 | 5354 | 1.59 | 15.17 | 3278 | 677 | 7.91 | |||
| 56% | 44.64 | 5726 | 1.70 | 16.77 | 3391 | 748 | 7.65 | |||
| 58% | 44.64 | 6121 | 1.82 | 18.53 | 3503 | 827 | 7.40 | |||
| 60% | 44.63 | 6509 | 1.93 | 20.32 | 3617 | 907 | 7.18 | |||
| 62% | 44.62 | 6920 | 2.05 | 22.23 | 3726 | 992 | 6.98 | |||
| 64% | 44.61 | 7329 | 2.17 | 24.26 | 3835 | 1082 | 6.77 | |||
| 66% | 44.60 | 7762 | 2.29 | 26.47 | 3940 | 1180 | 6.58 | |||
| 68% | 44.59 | 8178 | 2.42 | 28.73 | 4044 | 1281 | 6.38 | |||
| 70% | 44.57 | 8615 | 2.55 | 31.20 | 4145 | 1391 | 6.20 | |||
| 80% | 44.37 | 10932 | 3.23 | 45.81 | 4635 | 2032 | 5.38 | |||
| 90% | 44.04 | 13323 | 3.95 | 65.64 | 5093 | 2891 | 4.61 | |||
| 100% | 43.77 | 14233 | 4.23 | 84.17 | 5278 | 3684 | 3.86 | |||
| VL8015 KV170 + V80A 14S + G26*8.5 | 40% | 50.33 | 3722 | 1.10 | 7.98 | 2742 | 402 | 9.26 | 63 (环境温度:25) | |
| 42% | 50.34 | 4099 | 1.21 | 9.17 | 2876 | 462 | 8.88 | |||
| 44% | 50.37 | 4499 | 1.33 | 10.48 | 3010 | 528 | 8.52 | |||
| 46% | 50.39 | 4916 | 1.45 | 11.88 | 3141 | 599 | 8.21 | |||
| 48% | 50.40 | 5364 | 1.58 | 13.44 | 3268 | 678 | 7.92 | |||
| 50% | 50.41 | 5787 | 1.70 | 15.04 | 3398 | 758 | 7.63 | |||
| 52% | 50.43 | 6228 | 1.83 | 16.80 | 3523 | 847 | 7.35 | |||
| 54% | 50.43 | 6683 | 1.97 | 18.66 | 3648 | 941 | 7.10 | |||
| 56% | 50.44 | 7173 | 2.11 | 20.71 | 3771 | 1045 | 6.87 | |||
| 58% | 50.43 | 7646 | 2.25 | 22.78 | 3891 | 1149 | 6.65 | |||
| 60% | 50.43 | 8136 | 2.39 | 25.08 | 4008 | 1265 | 6.43 | |||
| 62% | 50.42 | 8616 | 2.53 | 27.45 | 4129 | 1384 | 6.23 | |||
| 64% | 50.40 | 9103 | 2.68 | 29.97 | 4244 | 1511 | 6.03 | |||
| 66% | 50.37 | 9613 | 2.83 | 32.66 | 4355 | 1645 | 5.84 | |||
| 68% | 50.34 | 10111 | 2.98 | 35.47 | 4465 | 1785 | 5.66 | |||
| 70% | 50.30 | 10607 | 3.13 | 38.42 | 4574 | 1933 | 5.49 | |||
| 80% | 50.18 | 12159 | 3.59 | 48.39 | 4876 | 2428 | 5.01 | |||
| 90% | 50.00 | 13673 | 4.04 | 60.23 | 5164 | 3012 | 4.54 | |||
| 100% | 49.80 | 14842 | 4.40 | 73.75 | 5377 | 3673 | 4.04 | |||
| 注意：电机温度为44.4V电压下75%油门下电机运行10分钟的机壳温度。 （该数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。） | ||||||||||
