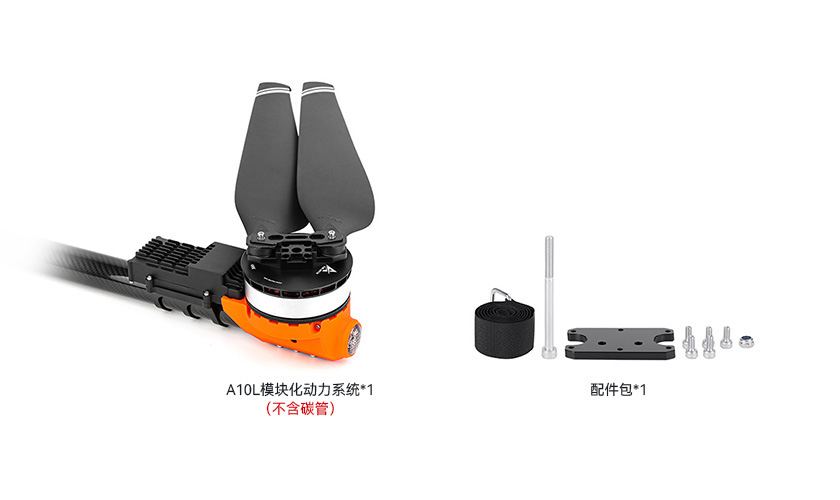

A10L

模块化动力系统

20L、30L植保无人机优选方案

A10L

电机/MOTOR

14S FOC 200A

电调/ESC

MF3628P

桨叶/PROPELLER

A10L 推荐方案

挂载容积

20L

四轴农业植保无人机

挂载容积

30L

六轴农业植保无人机

起飞重量

44~52kg

四轴多旋翼无人机

起飞重量

66~78kg

六轴多旋翼无人机

挂载容积

20L

四轴农业植保无人机

挂载容积

30L

六轴农业植保无人机

起飞重量

44~52kg

四轴多旋翼无人机

起飞重量

66~78kg

六轴多旋翼无人机

硅胶防护套
双色选配

荧光橙

工业灰

工程图

A10L 中.png

基本参数

电机参数
定子尺寸	99*19mm	KV	110

桨叶参数
规格型号	MF3628P (聚合物折叠桨)	长度	36英寸 (914mm)

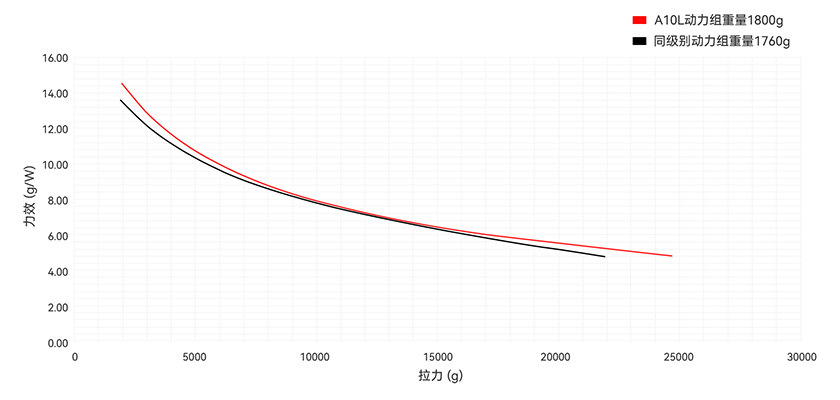

测试参数

型号	电压 (V)	油门点 (%)	电流 (A)	拉力 (g)	电机效率 (%)	综合力效 (gf/W)	电机温度 (℃)
A10L KV110 + 14S FOC 200A + MF3628P	46.28	30	2.37	1762	70	16.1	115 (环境温度:27.8)
	46.41	35	4.15	2722	76	14.2
	46.50	40	6.71	3884	80	12.5
	46.45	45	10.08	5152	82	11.0
	46.36	50	14.71	6689	83	9.8
	46.25	55	20.57	8431	83	8.9
	46.14	60	27.84	10287	83	8.0
	46.07	65	36.54	12313	82	7.3
	45.93	70	46.92	14506	82	6.7
	45.74	75	59.41	16909	81	6.2
	45.57	80	72.76	19114	81	5.8
	45.38	85	88.06	21169	79	5.3
	45.14	90	102.54	22846	77	4.9
	45.14	95	102.38	22803	77	4.9
	45.13	100	102.14	22623	77	4.9
注意：电机温度为80%油门运行3分钟后电机定子内部温度。 (以上数据由T-MOTOR实验室测试平台测得，供选型参考。)
A10L KV110 + 14S FOC 200A + MF3628P	60.34	30	2.26	1979	71	14.5	109 (环境温度:27.8)
	60.47	35	4.05	3122	76	12.7
	60.44	40	6.52	4436	80	11.3
	60.37	45	9.88	5967	81	10.0
	60.30	50	14.20	7669	82	9.0
	60.22	55	19.64	9572	82	8.1
	60.17	60	26.32	11672	82	7.4
	60.10	65	34.69	13966	81	6.7
	59.95	70	44.52	16400	81	6.1
	59.82	75	55.28	18925	81	5.7
	59.66	80	68.10	21531	80	5.3
	59.46	85	81.87	23997	79	4.9
	59.40	90	85.94	24653	78	4.8
	59.38	95	85.96	24496	78	4.8
	59.39	100	85.66	24557	78	4.8
注意：电机温度为80%油门运行3分钟后电机定子内部温度。 (以上数据由T-MOTOR实验室测试平台测得，供选型参考。)
