MF1604VP

MF VP SERIES PROPELLER

手动变距系列

弃繁从简始终如一

专门解决高速及高海拔飞行效率低的问题，适合机型开发、多场景快速切换的专业用户

手动变距系列

灵活易用的无人机动力系统，提升多工况场合下的飞行效率典型应用场景包括高速飞行、高海拔飞行，整机重量调整、桨叶定制性能微调等。

传统螺旋桨的局限性:固定螺距，气动特性固定，导致动力与飞行条件匹配受限。市面已有可调螺旋桨的不足:调节精度低，操作过程复杂，需要大型辅助工装，无法在现场快速调整。

T-MOTOR(全新)手动可调变距系列方案:针对复杂多变的工况和多样的动力需求，我们提供灵活的解决方案。仅需更换定位块，即可实现快速手动调整桨叶螺距。

迅捷拆装精准可靠

快速更换，无需专业培训，随学随用，傻瓜式操作，且变距定位精度不会因为人为操作而降低

视频加载失败，点击刷新

查表设定章法有道

通过大量实验统计得出的计算表，用户根据使用场景和简单参数省去即可快速查询所需变距角度

(7.5°、10°以及其它定位块需另外定制)

性能对比

三个定位块(螺距)在不同来流速度下面的力效曲线

(以MN605 KV170+FLAME 180A 12S V2.0+MF2211VP为例，飞行倾角30°，S0、S5、S10、S15分别表示速度0m/s、5m/s、10m/s、15m/s， D0、D2.5、D5分别表示0°定位块、2.5°定位块、5°定位块)

结论：随着定位块角度(螺距)增加，螺旋桨在更高来流速度下面力效越来越高

多适应性

手动变距系列桨叶不仅可以支持多旋翼飞行器，还能够有效地适应垂直起降飞行器的需求，提供更高的灵活性和性能，以满足不同飞行任务的要求。

多旋翼无人机/Multirotor

垂起无人机/VTOL

助力深度定制原型桨

正常定制

一根起订，定制角度可精确至0.01度

辅助定制

批量定制，工程师协助确定角度后大批量生产时可选择在出厂前固定定制角度

型号	油门点	电压 (V)	拉力 (g)	扭矩 (N*m)	电流 (A)	转速	功率 (W)	力效 (g/W)	电机温度 (℃)
MN4012 KV340 + FLAME 60A 12S V2.0 + MF1604VP (0°)	10%	24	90	0.02	0.30	1405	3	12.43	40℃ (电机运行3分钟后温度) (环境温度:25℃)
15%	24	156	0.04	0.50	1748	7	13.13
20%	24	232	0.05	0.75	2049	11	12.99
25%	24	315	0.07	1.04	2343	17	12.66
30%	24	404	0.08	1.42	2627	22	11.92
35%	24	500	0.10	1.82	2905	30	11.48
40%	24	616	0.13	2.36	3189	43	10.89
45%	24	722	0.14	2.97	3469	51	10.17
50%	24	874	0.17	3.72	3758	67	9.85
55%	24	988	0.20	4.48	4019	84	9.24
60%	24	1132	0.22	5.30	4265	98	8.96
65%	24	1252	0.24	6.17	4501	113	8.51
70%	24	1380	0.27	7.10	4728	134	8.17
75%	24	1503	0.29	8.07	4947	150	7.84
80%	24	1637	0.31	9.14	5154	167	7.55
85%	24	1768	0.34	10.29	5376	191	7.25
90%	24	1921	0.37	11.60	5592	217	7.00
95%	24	2065	0.40	12.92	5801	243	6.77
100%	24	2275	0.44	14.89	6077	280	6.48
MN4012 KV340 + FLAME 60A 12S V2.0 + MF1604VP (+2.5°)	10%	24	126	0.03	0.35	1357	4	14.96	42 (电机运行3分钟后温度) (环境温度:25℃)
15%	24	200	0.04	0.57	1666	7	14.63
20%	24	300	0.06	0.89	1996	13	14.14
25%	24	437	0.08	1.25	2276	19	14.63
30%	24	527	0.10	1.67	2550	27	13.16
35%	24	607	0.13	2.16	2817	38	11.73
40%	24	725	0.15	2.79	3090	49	10.88
45%	24	854	0.18	3.51	3356	63	10.17
50%	24	1013	0.21	4.43	3641	80	9.59
55%	24	1145	0.24	5.29	3875	97	9.07
60%	24	1304	0.27	6.26	4099	116	8.74
65%	24	1413	0.29	7.28	4316	131	8.16
70%	24	1532	0.32	8.42	4517	151	7.65
75%	24	1671	0.35	9.61	4724	173	7.32
80%	24	1797	0.38	10.83	4919	196	6.99
85%	24	2002	0.41	12.23	5114	220	6.91
90%	24	2147	0.44	13.71	5306	244	6.62
95%	24	2321	0.48	15.37	5499	276	6.39
100%	24	2544	0.53	17.68	5754	319	6.11
MN4012 KV340 + FLAME 60A 12S V2.0 + MF1604VP (+5°)	10%	24	153	0.03	0.41	1322	4	15.56	47 (电机运行3分钟后温度) (环境温度:25℃)
15%	24	238	0.05	0.66	1634	9	14.97
20%	24	343	0.07	1.02	1951	14	14.03
25%	24	466	0.10	1.42	2169	23	13.70
30%	24	592	0.12	1.91	2488	31	12.97
35%	24	696	0.15	2.49	2734	43	11.69
40%	24	823	0.18	3.20	2995	56	10.75
45%	24	972	0.21	4.07	3244	71	10.00
50%	24	1122	0.24	5.00	3477	87	9.40
55%	24	1281	0.28	6.17	3728	109	8.72
60%	24	1422	0.31	7.24	3935	128	8.26
65%	24	1581	0.35	8.46	4135	152	7.86
70%	24	1708	0.39	9.77	4329	177	7.37
75%	24	1848	0.42	11.14	4507	198	7.00
80%	24	1990	0.45	12.60	4693	221	6.67
85%	24	2138	0.49	14.20	4871	250	6.38
90%	24	2308	0.53	15.95	5040	280	6.14
95%	24	2460	0.56	17.75	5221	306	5.89
100%	23	2709	0.62	20.49	5449	354	5.64
MN4012 KV340 + FLAME 60A 12S V2.0 + MF1604VP (+7.5°)	10%	24	195	0.05	0.46	1293	7	17.78	52 (电机运行3分钟后温度) (环境温度:25℃)
15%	24	276	0.07	0.76	1596	12	15.14
20%	24	382	0.09	1.16	1901	18	13.73
25%	24	497	0.12	1.65	2162	27	12.61
30%	24	625	0.15	2.21	2417	38	11.79
35%	24	744	0.18	2.87	2647	50	10.82
40%	24	882	0.21	3.68	2884	63	10.03
45%	24	1028	0.25	4.64	3123	82	9.27
50%	24	1187	0.29	5.73	3341	101	8.69
55%	24	1332	0.33	6.89	3554	123	8.12
60%	24	1483	0.36	8.18	3758	142	7.62
65%	24	1642	0.40	9.70	3962	166	7.13
70%	24	1805	0.44	11.16	4136	191	6.83
75%	24	1965	0.48	12.72	4309	217	6.53
80%	24	2121	0.53	14.43	4472	248	6.23
85%	24	2243	0.56	16.23	4636	272	5.87
90%	23	2398	0.61	18.25	4798	307	5.59
95%	23	2581	0.65	20.32	4950	337	5.42
100%	23	2811	0.71	23.34	5157	383	5.16
MN4012 KV340 + FLAME 60A 12S V2.0 + MF1604VP (+10°)	10%	24	185	0.05	0.53	1257	7	14.44	63 (电机运行3分钟后温度) (环境温度:25℃)
15%	24	269	0.08	0.86	1557	13	13.06
20%	24	373	0.11	1.36	1858	21	11.48
25%	24	467	0.14	1.87	2100	31	10.42
30%	24	581	0.17	2.53	2341	42	9.59
35%	24	721	0.19	3.15	2583	51	9.56
40%	24	874	0.23	4.02	2808	68	9.10
45%	24	1033	0.27	5.08	3040	86	8.51
50%	24	1168	0.31	6.21	3258	106	7.89
55%	24	1322	0.35	7.47	3458	127	7.43
60%	24	1490	0.40	9.07	3669	154	6.92
65%	24	1641	0.44	10.49	3842	177	6.60
70%	24	1799	0.48	12.07	4010	202	6.30
75%	24	1966	0.53	13.78	4178	232	6.04
80%	24	2132	0.57	15.65	4332	259	5.78
85%	24	2256	0.61	17.63	4481	286	5.44
90%	23	2420	0.66	19.72	4633	320	5.23
95%	23	2563	0.70	21.89	4767	349	5.00
100%	23	2787	0.76	25.26	4965	395	4.73
MN4012 KV340 + FLAME 60A 12S V2.0 + MF1604VP (-2.5°)	10%	24	80	0.02	0.30	1450	3	11.20	37 (电机运行3分钟后温度) (环境温度:25℃)
15%	24	128	0.03	0.46	1805	6	11.51
20%	24	186	0.04	0.67	2112	9	11.58
25%	24	244	0.05	0.89	2404	13	11.44
30%	24	314	0.07	1.19	2691	20	11.02
35%	24	398	0.08	1.56	2982	25	10.64
40%	24	490	0.10	1.99	3292	34	10.27
45%	24	604	0.12	2.52	3578	45	10.01
50%	24	718	0.14	3.17	3891	57	9.48
55%	24	825	0.16	3.79	4155	70	9.12
60%	24	935	0.18	4.49	4421	83	8.74
65%	24	1044	0.20	5.23	4670	98	8.39
70%	24	1149	0.22	5.99	4914	113	8.06
75%	24	1268	0.24	6.85	5149	129	7.77
80%	24	1373	0.26	7.70	5382	147	7.50
85%	24	1490	0.28	8.67	5621	165	7.23
90%	24	1617	0.30	9.69	5853	184	7.03
95%	24	1737	0.32	10.80	6090	204	6.78
100%	24	1904	0.35	12.37	6400	235	6.51
注意：电机温度为80%油门的机壳温度。 (该数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。)

型号

油门点

电压
(V)

拉力
(g)

扭矩
(N*m)

电流
(A)

转速

功率
(W)

力效
(g/W)

电机温度
(℃)

MN4012 KV340
+
FLAME 60A 12S V2.0
+
MF1604VP (0°)

10%

0.02

0.30

1405

12.43

40℃
(电机运行3分钟后温度)
(环境温度:25℃)

15%

156

0.04

0.50

1748

13.13

20%

232

0.05

0.75

2049

12.99

25%

315

0.07

1.04

2343

12.66

30%

404

0.08

1.42

2627

11.92

35%

500

0.10

1.82

2905

11.48

40%

616

0.13

2.36

3189

10.89

45%

722

0.14

2.97

3469

10.17

50%

874

0.17

3.72

3758

9.85

55%

988

0.20

4.48

4019

9.24

60%

1132

0.22

5.30

4265

8.96

65%

1252

0.24

6.17

4501

113

8.51

70%

1380

0.27

7.10

4728

134

8.17

75%

1503

0.29

8.07

4947

150

7.84

80%

1637

0.31

9.14

5154

167

7.55

85%

1768

0.34

10.29

5376

191

7.25

90%

1921

0.37

11.60

5592

217

7.00

95%

2065

0.40

12.92

5801

243

6.77

100%

2275

0.44

14.89

6077

280

6.48

MN4012 KV340
+
FLAME 60A 12S V2.0
+
MF1604VP (+2.5°)

10%

126

0.03

0.35

1357

14.96

42
(电机运行3分钟后温度)
(环境温度:25℃)

15%

200

0.04

0.57

1666

14.63

20%

300

0.06

0.89

1996

14.14

25%

437

0.08

1.25

2276

14.63

30%

527

0.10

1.67

2550

13.16

35%

607

0.13

2.16

2817

11.73

40%

725

0.15

2.79

3090

10.88

45%

854

0.18

3.51

3356

10.17

50%

1013

0.21

4.43

3641

9.59

55%

1145

0.24

5.29

3875

9.07

60%

1304

0.27

6.26

4099

116

8.74

65%

1413

0.29

7.28

4316

131

8.16

70%

1532

0.32

8.42

4517

151

7.65

75%

1671

0.35

9.61

4724

173

7.32

80%

1797

0.38

10.83

4919

196

6.99

85%

2002

0.41

12.23

5114

220

6.91

90%

2147

0.44

13.71

5306

244

6.62

95%

2321

0.48

15.37

5499

276

6.39

100%

2544

0.53

17.68

5754

319

6.11

MN4012 KV340
+
FLAME 60A 12S V2.0
+
MF1604VP (+5°)

10%

153

0.03

0.41

1322

15.56

47
(电机运行3分钟后温度)
(环境温度:25℃)

15%

238

0.05

0.66

1634

14.97

20%

343

0.07

1.02

1951

14.03

25%

466

0.10

1.42

2169

13.70

30%

592

0.12

1.91

2488

12.97

35%

696

0.15

2.49

2734

11.69

40%

823

0.18

3.20

2995

10.75

45%

972

0.21

4.07

3244

10.00

50%

1122

0.24

5.00

3477

9.40

55%

1281

0.28

6.17

3728

109

8.72

60%

1422

0.31

7.24

3935

128

8.26

65%

1581

0.35

8.46

4135

152

7.86

70%

1708

0.39

9.77

4329

177

7.37

75%

1848

0.42

11.14

4507

198

7.00

80%

1990

0.45

12.60

4693

221

6.67

85%

2138

0.49

14.20

4871

250

6.38

90%

2308

0.53

15.95

5040

280

6.14

95%

2460

0.56

17.75

5221

306

5.89

100%

2709

0.62

20.49

5449

354

5.64

MN4012 KV340
+
FLAME 60A 12S V2.0
+
MF1604VP (+7.5°)

10%

195

0.05

0.46

1293

17.78

52
(电机运行3分钟后温度)
(环境温度:25℃)

15%

276

0.07

0.76

1596

15.14

20%

382

0.09

1.16

1901

13.73

25%

497

0.12

1.65

2162

12.61

30%

625

0.15

2.21

2417

11.79

35%

744

0.18

2.87

2647

10.82

40%

882

0.21

3.68

2884

10.03

45%

1028

0.25

4.64

3123

9.27

50%

1187

0.29

5.73

3341

101

8.69

55%

1332

0.33

6.89

3554

123

8.12

60%

1483

0.36

8.18

3758

142

7.62

65%

1642

0.40

9.70

3962

166

7.13

70%

1805

0.44

11.16

4136

191

6.83

75%

1965

0.48

12.72

4309

217

6.53

80%

2121

0.53

14.43

4472

248

6.23

85%

2243

0.56

16.23

4636

272

5.87

90%

2398

0.61

18.25

4798

307

5.59

95%

2581

0.65

20.32

4950

337

5.42

100%

2811

0.71

23.34

5157

383

5.16

MN4012 KV340
+
FLAME 60A 12S V2.0
+
MF1604VP (+10°)

10%

185

0.05

0.53

1257

14.44

63
(电机运行3分钟后温度)
(环境温度:25℃)

15%

269

0.08

0.86

1557

13.06

20%

373

0.11

1.36

1858

11.48

25%

467

0.14

1.87

2100

10.42

30%

581

0.17

2.53

2341

9.59

35%

721

0.19

3.15

2583

9.56

40%

874

0.23

4.02

2808

9.10

45%

1033

0.27

5.08

3040

8.51

50%

1168

0.31

6.21

3258

106

7.89

55%

1322

0.35

7.47

3458

127

7.43

60%

1490

0.40

9.07

3669

154

6.92

65%

1641

0.44

10.49

3842

177

6.60

70%

1799

0.48

12.07

4010

202

6.30

75%

1966

0.53

13.78

4178

232

6.04

80%

2132

0.57

15.65

4332

259

5.78

85%

2256

0.61

17.63

4481

286

5.44

90%

2420

0.66

19.72

4633

320

5.23

95%

2563

0.70

21.89

4767

349

5.00

100%

2787

0.76

25.26

4965

395

4.73

MN4012 KV340
+
FLAME 60A 12S V2.0
+
MF1604VP (-2.5°)

10%

0.02

0.30

1450

11.20

37
(电机运行3分钟后温度)
(环境温度:25℃)

15%

128

0.03

0.46

1805

11.51

20%

186

0.04

0.67

2112

11.58

25%

244

0.05

0.89

2404

11.44

30%

314

0.07

1.19

2691

11.02

35%

398

0.08

1.56

2982

10.64

40%

490

0.10

1.99

3292

10.27

45%

604

0.12

2.52

3578

10.01

50%

718

0.14

3.17

3891

9.48

55%

825

0.16

3.79

4155

9.12

60%

935

0.18

4.49

4421

8.74

65%

1044

0.20

5.23

4670

8.39

70%

1149

0.22

5.99

4914

113

8.06

75%

1268

0.24

6.85

5149

129

7.77

80%

1373

0.26

7.70

5382

147

7.50

85%

1490

0.28

8.67

5621

165

7.23

90%

1617

0.30

9.69

5853

184

7.03

95%

1737

0.32

10.80

6090

204

6.78

100%

1904

0.35

12.37

6400

235

6.51

注意：电机温度为80%油门的机壳温度。
(该数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。)

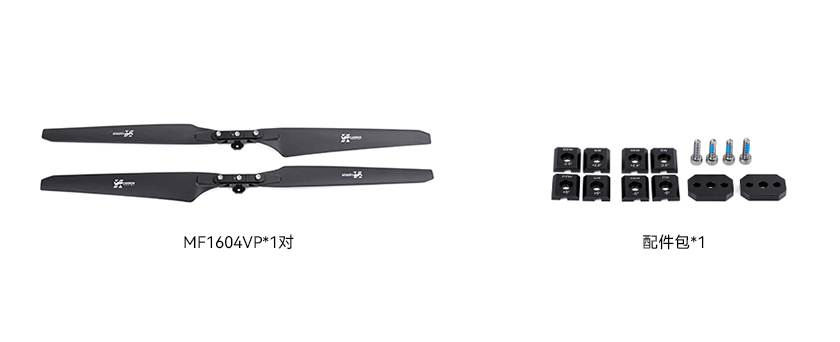

型号	MF1604VP	属性归类	折叠桨
参考单根重量	38.3g	包装重量	158g
直径	16.4英寸(416.56mm)	包装尺寸	2118642mm
螺距	5.9英寸(149.86mm)	材质工艺	聚合物+碳纤
常用拉力	0.5~2.2kg	推荐最大拉力	3kg
使用环境温度	-40℃～65℃	保存温度/湿度	-10℃～50℃/＜85%

推荐搭配
推荐电调	FLAME 60A 12S V2.0/FLAME 180A 12S V2.0	推荐电机	MN4012/MN4014/U7
