X-501（一体化电机）

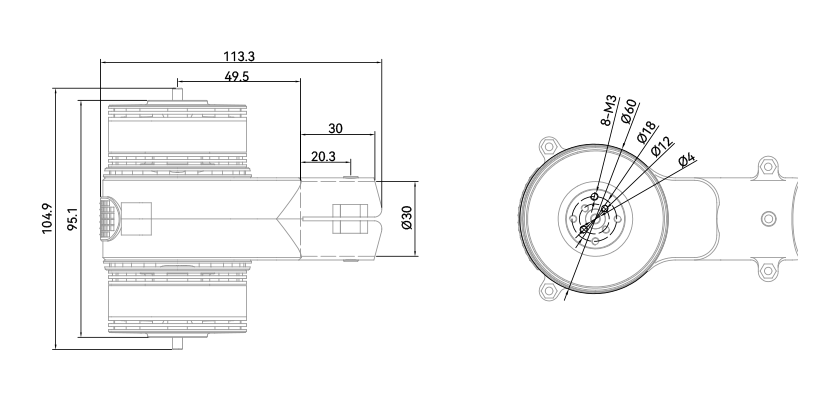

工程图

基本参数

产品型号	X-501KV240	外露线长	630mm
机臂尺寸	113.360104.9mm	机臂重量（含线）	630g
槽极数	24N28P	轴径	IN:6mm OUT:4mm
空载电流（24V）	1.1A	工作额定电压（Lipo）	6-12S
相间内阻	85mΩ	电调推荐	ALPHA 60A 12S V1.2
最大持续功率（180S）	368W	螺旋桨推荐	P15*5

产品型号	X-501KV300	外露线长	630mm
机臂尺寸	113.360104.9mm	机臂重量（含线）	560g
槽极数	24N28P	轴径	IN:6mm OUT:4mm
空载电流（18V）	1.2A	工作额定电压（Lipo）	6S
相间内阻	63mΩ	电调推荐	ALPHA 40A 6S
最大持续功率（180S）	218W	螺旋桨推荐	P20*6

产品型号	501-XKV360	外露线长	630mm
机臂尺寸	122.66960.2mm	机臂重量（含线）	570g
槽极数	24N28P	轴径	IN:6mm OUT:4mm
空载电流（18V）	1.7A	工作额定电压（Lipo）	6S
相间内阻	45mΩ	电调推荐	ALPHA 40A 6S
最大持续功率（180S）	322W	螺旋桨推荐	P18*6.1

测试参数

型号	电压	桨	油门点 (%)	电流 (A)	拉力 (g)	扭矩 (N.m)	转速 (RPM)	电机效率 (%)	综合力效(gf/W)	电机温度 (℃)
X-501 KV240（Alpha 60A 12S ）	12S(48V)	P15*5	40%	3.63	1264	0.28	4032	66.86	5.93	78 （环境温度： 25）
			45%	4.81	1599	0.35	4496	70.88	5.67
			50%	6.24	1962	0.42	4957	73.23	5.43
			55%	7.95	2374	0.51	5417	75.96	5.17
			60%	10.01	2839	0.61	5882	77.90	4.90
			65%	12.31	3307	0.71	6337	79.76	4.71
			70%	14.96	3808	0.81	6780	80.93	4.45
			75%	17.97	4367	0.93	7212	81.80	4.27
			80%	21.43	4954	1.05	7650	83.05	4.07
			85%	25.25	5549	1.18	8067	83.47	3.87
			90%	29.52	6159	1.31	8480	83.65	3.68
			95%	33.91	6789	1.44	8859	84.03	3.55
			100%	39.04	7451	1.58	9246	83.59	3.39
X-501-X KV300（Alpha 40A 6S ）	6S(24V)	P20*6	40%	5.63	1303	0.36	2558	72.63	11.46	86 （环境温度： 25）
			45%	7.54	1634	0.46	2834	74.80	10.73
			50%	9.83	2008	0.55	3105	76.56	10.13
			55%	12.49	2412	0.66	3369	77.64	9.61
			60%	15.66	2856	0.77	3631	78.87	9.16
			65%	19.17	3273	0.88	3879	78.74	8.60
			70%	23.01	3691	1.00	4122	79.48	8.09
			75%	27.36	4183	1.12	4353	79.92	7.78
			80%	32.33	4696	1.26	4578	79.99	7.42
			85%	37.43	5187	1.38	4791	79.99	7.12
			90%	43.18	5711	1.51	4999	79.42	6.83
			95%	46.68	6026	1.59	5103	79.51	6.70
			100%	50.18	6288	1.69	5100	79.62	6.58
X-501-X KV360（Alpha 40A 6S ）	6S(24V)	P18*6.1	40%	5.94	1286	0.34	2882.55	69.73	10.46	86 （环境温度： 25）
			45%	8.21	1668	0.43	3245.41	72.75	9.82
			50%	10.92	2072	0.53	3594.14	74.56	9.14
			55%	14.13	2514	0.64	3931.81	75.87	8.60
			60%	17.92	3003	0.76	4262.03	76.85	8.10
			65%	22.45	3520	0.89	4589.36	77.67	7.63
			70%	27.13	4030	1.01	4886.66	78.21	7.26
			75%	32.56	4575	1.14	5172.16	78.93	6.91
			80%	38.45	5104	1.27	5447.59	78.59	6.55
			85%	45.02	5668	1.40	5715.34	78.63	6.26
			90%	51.81	6200	1.53	5959.71	78.38	5.99
			95%	58.49	6690	1.65	6168.38	78.24	5.78
			100%	61.80	6932	1.71	6258.69	78.06	5.68
注意：电机温度为100%油门下电机运行5分钟的机壳温度。（该数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。）

动力系统匹配表

机臂	适配管径	电机	KV	默认电调	默认桨	可选配桨	可定制电调
501-X	25mm/30mm	MN501-S	KV240	ALPHA 60A 12S V1.2	MF1503	P155, FA15.25	FLAME 60A 12S
			KV300	ALPHA 40A 6S	MF2009	P206, FA20.26.6	ALPHA 60A 12S V1.2, AIR 40A
			KV360		MF1806	P186.1, FA18.25.9
505-X		MN505-S	KV320	ALPHA 60A 6S	MF2211	P226.6, FA22.27.2	FLAME 60A 12S
			KV380		MF1806	P186.1, FA18.25.9
601-X		MN601-S	KV170	ALPHA 60A 12S V1.2	MF2009	P206, FA20.26.6	FLAME 60A 12S
			KV320	ALPHA 60A 6S		P206, FA20.26.6
605-X		MN605-S	KV170	ALPHA 60A 12S V1.2	MF2211	P226.6, FA22.27.2	FLAME 60A 12S
			KV320	ALPHA 60A 6S
701-X		MN701-S	KV135	ALPHA 80A 12S Round	MF2614	P247.2-10mm Hole, G247.8, FA24.2*7.9	/
705-X		MN705-S	KV125	ALPHA 80A 12S Round	MF2614	G268.5, FA26.28.5	/
U8Ⅱ-X U8 Lite-X XU8-X		U8Ⅱ U8 Lite XU8	KV85	ALPHA 60A 12S V1.2	MF2815	G289.2, FA28.29.2	FLAME 60A 12S
			KV100
			KV150	ALPHA 60A 6S
			KV190
6007Ⅱ-X	25mm/28mm	6007Ⅱ	KV160	ALPHA 60A 12S V1.2	MF2211	FA22.27.2, NS226.6, P22*6.6	FLAME 60A 12S
			KV320	ALPHA 60A 6S
P60-X	25mm/30mm	P60	KV170	FLAME 60A 12S	MF2211	P226.6, G227.2	/
P80-X	30mm/35mm 或40mm (请选择管径)	P80	KV100/KV120	ALPHA 80A 12S	MF3016	P3010, G3010.5	FLAME 80A 12S, FLAME 100A 14S
X-501	25mm/30mm	MN501-S	KV240	ALPHA 60A 12S V1.2	P15*5	/	FLAME 60A 12S
			KV300	ALPHA 40A 6S	P20*6	/	ALPHA 60A 6S, AIR 40A
			KV360		P18*6.1	/
X-505		MN505-S	KV320	ALPHA 60A 6S	P22*6.6	/	FLAME 60A 12S
			KV380		P18*6.1	/
X-601		MN601-S	KV170	ALPHA 60A 12S V1.2	P20*6	/	FLAME 60A 12S
			KV320	ALPHA 60A 6S		/
X-605		MN605-S	KV170	ALPHA 60A 12S V1.2	P22*6.6	/	FLAME 60A 12S
			KV320	ALPHA 60A 6S		/
X-U8Ⅱ X-U8 Lite		U8Ⅱ U8 Lite	KV85	ALPHA 60A 12S V1.2	G28*9.2	/	FLAME 60A 12S
			KV100			/
			KV150	ALPHA 60A 6S		/
			KV190			/
X-701	30mm/35mm	MN701-S	KV135	ALPHA 80A 12S Round	P24*7.2 -10mmHole	G24*7.8	/
X-705		MN705-S	KV125	ALPHA 80A 12S Round	G26*8.5	/	/
* 成对买
