X-505（一体化电机）

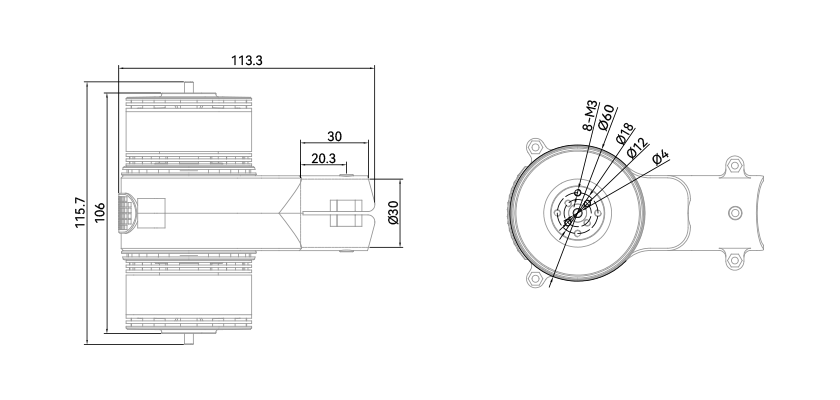

工程图

基本参数

产品型号	505-XKV320	外露线长	630mm
机臂尺寸	113.360115.7mm	机臂重量（含线）	712g
槽极数	24N28P	轴径	IN:6mm OUT:4mm
空载电流（24V）	2.5A	工作额定电压（Lipo）	6S
相间内阻	38mΩ	电调推荐	ALPHA 60A 6S
最大持续功率（180S）	514W	螺旋桨推荐	P22*6.6

产品型号	505-XKV380	外露线长	630mm
机臂尺寸	113.360115.7mm	机臂重量（含线）	715g
槽极数	24N28P	轴径	IN:6mm OUT:4mm
空载电流（24V）	3.6A	工作额定电压（Lipo）	6S
相间内阻	28mΩ	电调推荐	ALPHA 60A 6S
最大持续功率（180S）	468W	螺旋桨推荐	P18*6.1

测试参数

型号	电压	桨	油门点 (%)	电流 (A)	拉力 (g)	扭矩 (N.m)	转速 (RPM)	电机效率 (%)	综合力效(gf/W)	电机温度 (℃)
X-505 KV320（Alpha 60A 6S）	6S(24V)	P22*6.6	40%	8.88	1929	0.60	2463	74.50	10.94	88 （环境温度： 25）
			45%	12.40	2497	0.77	2762	76.38	10.16
			50%	16.65	3105	0.95	3047	77.50	9.44
			55%	21.64	3757	1.14	3321	78.25	8.84
			60%	27.44	4435	1.34	3588	78.75	8.26
			65%	33.99	5162	1.54	3838	78.83	7.82
			70%	41.16	5860	1.74	4073	78.87	7.39
			75%	48.89	6537	1.94	4291	78.51	6.96
			80%	57.25	7219	2.14	4496	78.25	6.63
			85%	66.39	7909	2.34	4681	77.61	6.34
			90%	75.60	8516	2.52	4859	77.13	6.05
			95%	84.70	9105	2.69	5012	76.55	5.84
			100%	89.04	9348	2.76	5082	76.19	5.72
X-505 KV380（Alpha 60A 6S ）	6S(24V)	P18*6.1	40%	7.29	1394	0.36	2989	64.87	9.41	83 （环境温度： 25）
			45%	10.02	1823	0.47	3379	68.25	8.96
			50%	13.20	2276	0.58	3751	70.68	8.50
			55%	17.02	2767	0.70	4113	72.55	8.02
			60%	21.49	3296	0.82	4461	73.51	7.58
			65%	26.74	3862	0.96	4815	74.92	7.17
			70%	32.37	4424	1.09	5132	75.49	6.80
			75%	38.84	5018	1.23	5453	75.90	6.47
			80%	45.86	5600	1.38	5756	76.14	6.17
			85%	53.85	6229	1.53	6053	76.07	5.88
			90%	62.36	6867	1.68	6352	76.16	5.65
			95%	71.14	7463	1.83	6609	76.21	5.44
			100%	77.96	7899	1.93	6802	75.96	5.30
注意：电机温度为100%油门下电机运行5分钟的机壳温度。（该数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。）

动力系统匹配表

机臂	适配管径	电机	KV	默认电调	默认桨	可选配桨	可定制电调
501-X	25mm/30mm	MN501-S	KV240	ALPHA 60A 12S V1.2	MF1503	P155, FA15.25	FLAME 60A 12S
			KV300	ALPHA 40A 6S	MF2009	P206, FA20.26.6	ALPHA 60A 12S V1.2, AIR 40A
			KV360		MF1806	P186.1, FA18.25.9
505-X		MN505-S	KV320	ALPHA 60A 6S	MF2211	P226.6, FA22.27.2	FLAME 60A 12S
			KV380		MF1806	P186.1, FA18.25.9
601-X		MN601-S	KV170	ALPHA 60A 12S V1.2	MF2009	P206, FA20.26.6	FLAME 60A 12S
			KV320	ALPHA 60A 6S		P206, FA20.26.6
605-X		MN605-S	KV170	ALPHA 60A 12S V1.2	MF2211	P226.6, FA22.27.2	FLAME 60A 12S
			KV320	ALPHA 60A 6S
701-X		MN701-S	KV135	ALPHA 80A 12S Round	MF2614	P247.2-10mm Hole, G247.8, FA24.2*7.9	/
705-X		MN705-S	KV125	ALPHA 80A 12S Round	MF2614	G268.5, FA26.28.5	/
U8Ⅱ-X U8 Lite-X XU8-X		U8Ⅱ U8 Lite XU8	KV85	ALPHA 60A 12S V1.2	MF2815	G289.2, FA28.29.2	FLAME 60A 12S
			KV100
			KV150	ALPHA 60A 6S
			KV190
6007Ⅱ-X	25mm/28mm	6007Ⅱ	KV160	ALPHA 60A 12S V1.2	MF2211	FA22.27.2, NS226.6, P22*6.6	FLAME 60A 12S
			KV320	ALPHA 60A 6S
P60-X	25mm/30mm	P60	KV170	FLAME 60A 12S	MF2211	P226.6, G227.2	/
P80-X	30mm/35mm 或40mm (请选择管径)	P80	KV100/KV120	ALPHA 80A 12S	MF3016	P3010, G3010.5	FLAME 80A 12S, FLAME 100A 14S
X-501	25mm/30mm	MN501-S	KV240	ALPHA 60A 12S V1.2	P15*5	/	FLAME 60A 12S
			KV300	ALPHA 40A 6S	P20*6	/	ALPHA 60A 6S, AIR 40A
			KV360		P18*6.1	/
X-505		MN505-S	KV320	ALPHA 60A 6S	P22*6.6	/	FLAME 60A 12S
			KV380		P18*6.1	/
X-601		MN601-S	KV170	ALPHA 60A 12S V1.2	P20*6	/	FLAME 60A 12S
			KV320	ALPHA 60A 6S		/
X-605		MN605-S	KV170	ALPHA 60A 12S V1.2	P22*6.6	/	FLAME 60A 12S
			KV320	ALPHA 60A 6S		/
X-U8Ⅱ X-U8 Lite		U8Ⅱ U8 Lite	KV85	ALPHA 60A 12S V1.2	G28*9.2	/	FLAME 60A 12S
			KV100			/
			KV150	ALPHA 60A 6S		/
			KV190			/
X-701	30mm/35mm	MN701-S	KV135	ALPHA 80A 12S Round	P24*7.2 -10mmHole	G24*7.8	/
X-705		MN705-S	KV125	ALPHA 80A 12S Round	G26*8.5	/	/
* 成对买
