X-601（一体化电机）

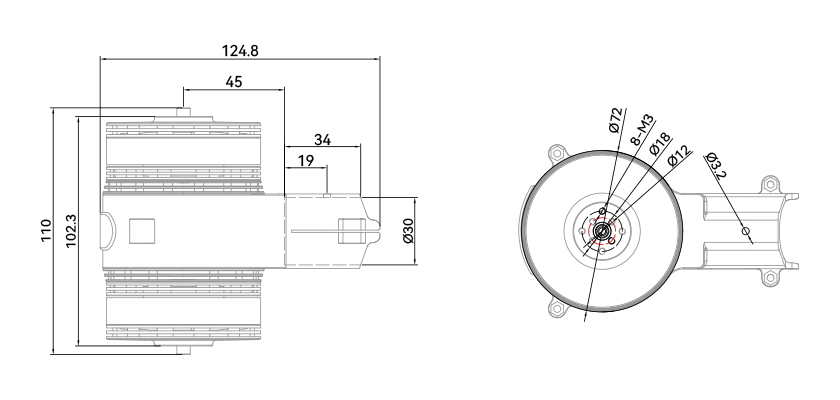

工程图

基本参数

产品型号	X-601KV170	外露线长	630mm
机臂尺寸	124.872110mm	机臂重量（含线）	825g
槽极数	24N28P	轴径	IN:6mm OUT:6mm
空载电流（24V）	0.8A	工作额定电压（Lipo）	6-12S
相间内阻	115mΩ	电调推荐	ALPHA 60A 12S
最大持续功率（180S））	348W	螺旋桨推荐	P20*6

产品型号	601-XKV320	外露线长	630mm
机臂尺寸	124.872110mm	机臂重量（含线）	829g
槽极数	24N28P	轴径	IN:6mm OUT:6mm
空载电流（24V）	2.1A	工作额定电压（Lipo）	6S
相间内阻	39mΩ	电调推荐	ALPHA 60A 6S
最大持续功率（180S））	264W	螺旋桨推荐	P20*6

测试参数

型号	电压	桨	油门点 (%)	电流 (A)	拉力 (g)	扭矩 (N.m)	转速 (RPM)	电机效率 (%)	综合力效(gf/W)	电机温度 (℃)
X-601 KV170（Alpha 60A 12S ）	12S(48V)	P20*6	40%	4.08	1732	0.48	2928	74.32	10.53	67 （环境温度： 25）
			45%	5.53	2201	0.60	3264	76.68	9.89
			50%	7.25	2728	0.74	3592	78.55	9.31
			55%	9.28	3302	0.88	3921	80.27	8.82
			60%	11.79	3927	1.05	4256	81.13	8.28
			65%	14.57	4602	1.22	4580	82.24	7.86
			70%	17.78	5303	1.41	4896	83.18	7.43
			75%	21.46	6036	1.60	5203	83.06	6.97
			80%	25.68	6831	1.81	5516	83.32	6.62
			85%	30.31	7649	2.02	5817	83.45	6.30
			90%	35.45	8476	2.24	6107	83.22	5.97
			95%	40.44	9264	2.45	6372	83.20	5.74
			100%	43.26	9691	2.56	6502	83.15	5.60
X-601 KV320（Alpha 60A 6S ）	6S(24V)	P20*6	40%	6.84	1475	0.41	2738	72.09	10.78	54 （环境温度： 25）
			45%	9.15	1862	0.51	3045	74.49	10.20
			50%	11.95	2307	0.62	3346	76.89	9.76
			55%	15.22	2759	0.74	3641	78.27	9.18
			60%	19.11	3273	0.88	3937	79.23	8.71
			65%	23.47	3812	1.02	4219	80.00	8.30
			70%	28.31	4357	1.16	4489	80.34	7.88
			75%	33.75	4934	1.30	4751	80.63	7.53
			80%	39.77	5519	1.45	5007	80.77	7.17
			85%	46.24	6088	1.60	5252	80.78	6.86
			90%	52.82	6630	1.74	5467	80.63	6.57
			95%	56.19	6887	1.81	5570	80.59	6.43
			100%	60.12	7012	1.90	5569	80.61	6.36
注意：电机温度为100%油门下电机运行10分钟的机壳温度。（该数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。）

动力系统匹配表

机臂	适配管径	电机	KV	默认电调	默认桨	可选配桨	可定制电调
501-X	25mm/30mm	MN501-S	KV240	ALPHA 60A 12S V1.2	MF1503	P155, FA15.25	FLAME 60A 12S
			KV300	ALPHA 40A 6S	MF2009	P206, FA20.26.6	ALPHA 60A 12S V1.2, AIR 40A
			KV360		MF1806	P186.1, FA18.25.9
505-X		MN505-S	KV320	ALPHA 60A 6S	MF2211	P226.6, FA22.27.2	FLAME 60A 12S
			KV380		MF1806	P186.1, FA18.25.9
601-X		MN601-S	KV170	ALPHA 60A 12S V1.2	MF2009	P206, FA20.26.6	FLAME 60A 12S
			KV320	ALPHA 60A 6S		P206, FA20.26.6
605-X		MN605-S	KV170	ALPHA 60A 12S V1.2	MF2211	P226.6, FA22.27.2	FLAME 60A 12S
			KV320	ALPHA 60A 6S
701-X		MN701-S	KV135	ALPHA 80A 12S Round	MF2614	P247.2-10mm Hole, G247.8, FA24.2*7.9	/
705-X		MN705-S	KV125	ALPHA 80A 12S Round	MF2614	G268.5, FA26.28.5	/
U8Ⅱ-X U8 Lite-X XU8-X		U8Ⅱ U8 Lite XU8	KV85	ALPHA 60A 12S V1.2	MF2815	G289.2, FA28.29.2	FLAME 60A 12S
			KV100
			KV150	ALPHA 60A 6S
			KV190
6007Ⅱ-X	25mm/28mm	6007Ⅱ	KV160	ALPHA 60A 12S V1.2	MF2211	FA22.27.2, NS226.6, P22*6.6	FLAME 60A 12S
			KV320	ALPHA 60A 6S
P60-X	25mm/30mm	P60	KV170	FLAME 60A 12S	MF2211	P226.6, G227.2	/
P80-X	30mm/35mm 或40mm (请选择管径)	P80	KV100/KV120	ALPHA 80A 12S	MF3016	P3010, G3010.5	FLAME 80A 12S, FLAME 100A 14S
X-501	25mm/30mm	MN501-S	KV240	ALPHA 60A 12S V1.2	P15*5	/	FLAME 60A 12S
			KV300	ALPHA 40A 6S	P20*6	/	ALPHA 60A 6S, AIR 40A
			KV360		P18*6.1	/
X-505		MN505-S	KV320	ALPHA 60A 6S	P22*6.6	/	FLAME 60A 12S
			KV380		P18*6.1	/
X-601		MN601-S	KV170	ALPHA 60A 12S V1.2	P20*6	/	FLAME 60A 12S
			KV320	ALPHA 60A 6S		/
X-605		MN605-S	KV170	ALPHA 60A 12S V1.2	P22*6.6	/	FLAME 60A 12S
			KV320	ALPHA 60A 6S		/
X-U8Ⅱ X-U8 Lite		U8Ⅱ U8 Lite	KV85	ALPHA 60A 12S V1.2	G28*9.2	/	FLAME 60A 12S
			KV100			/
			KV150	ALPHA 60A 6S		/
			KV190			/
X-701	30mm/35mm	MN701-S	KV135	ALPHA 80A 12S Round	P24*7.2 -10mmHole	G24*7.8	/
X-705		MN705-S	KV125	ALPHA 80A 12S Round	G26*8.5	/	/
* 成对买
