X-605（一体化电机）

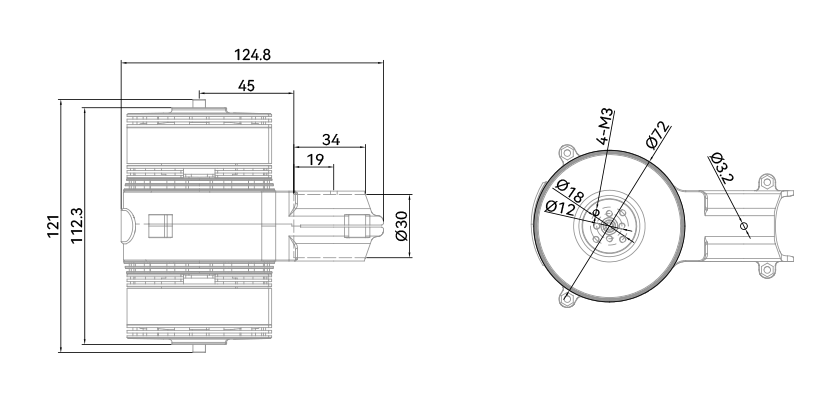

工程图

基本参数

产品型号	X-605KV170	外露线长	630mm
机臂尺寸	124.872121mm	机臂重量（含线）	1100g
槽极数	24N28P	轴径	IN:6mm OUT:6mm
空载电流（24V）	1.2A	工作额定电压（Lipo）	12S
相间内阻	65mΩ	电调推荐	ALPHA 60A 12S
最大持续功率（180S）	536W	螺旋桨推荐	P22*6.6

产品型号	605-XKV320	外露线长	630mm
机臂尺寸	124.872121mm	机臂重量（含线）	1008g
槽极数	24N28P	轴径	IN:6mm OUT:6mm
空载电流（24V）	3.4A	工作额定电压（Lipo）	6S
相间内阻	21mΩ	电调推荐	ALPHA 60A 6S
最大持续功率（180S））	450W	螺旋桨推荐	P22*6.6

测试参数

型号	电压	桨	油门点 (%)	电流 (A)	拉力 (g)	扭矩 (N.m)	转速 (RPM)	电机效率 (%)	综合力效(gf/W)	电机温度 (℃)
X-605 KV170（Alpha 60A 12S ）	12S(48V)	P22*6.6	40%	6.49	2594	0.79	2862	76.50	13.03	88 （环境温度： 25）
			45%	8.77	3289	1.00	3189	78.89	11.86
			50%	11.66	4045	1.22	3519	80.44	10.83
			55%	14.92	4864	1.46	3840	81.73	9.95
			60%	18.85	5764	1.73	4163	83.01	9.20
			65%	23.39	6735	2.00	4477	83.74	8.62
			70%	28.57	7725	2.30	4784	83.88	8.07
			75%	34.41	8772	2.60	5083	84.10	7.60
			80%	41.11	9872	2.94	5387	84.20	7.18
			85%	48.41	10993	3.26	5676	83.91	6.84
			90%	56.31	12137	3.61	5953	83.72	6.53
			95%	64.24	13175	3.93	6208	83.57	6.25
			100%	68.66	13755	4.10	6337	83.43	6.13
X-605 KV320（Alpha 60A 6S ）	6S(24V)	P22*6.6	40%	11.85	1490	0.71	2702	73.40	10.10	64 （环境温度： 25）
			45%	15.90	1873	0.89	3000	75.64	9.51
			50%	20.59	2256	1.08	3280	77.14	8.89
			55%	26.11	2687	1.27	3551	78.57	8.37
			60%	32.54	3123	1.48	3819	79.22	7.90
			65%	39.58	3580	1.70	4067	79.74	7.50
			70%	47.39	4019	1.91	4298	80.04	7.10
			75%	55.79	4468	2.12	4518	80.16	6.78
			80%	65.28	4948	2.34	4728	80.27	6.48
			85%	74.80	5362	2.55	4915	80.09	6.19
			90%	84.96	5780	2.75	5091	79.83	5.96
			95%	94.47	6163	2.93	5253	79.58	5.75
			100%	98.67	6479	2.98	5355	79.34	5.55
注意：电机温度为100%油门下电机运行5分钟的机壳温度。（该数据由T-MOTOR自主平台测试所得，仅作为选型参考，最终解释权归T-MOTOR所有。）

动力系统匹配表

机臂	适配管径	电机	KV	默认电调	默认桨	可选配桨	可定制电调
501-X	25mm/30mm	MN501-S	KV240	ALPHA 60A 12S V1.2	MF1503	P155, FA15.25	FLAME 60A 12S
			KV300	ALPHA 40A 6S	MF2009	P206, FA20.26.6	ALPHA 60A 12S V1.2, AIR 40A
			KV360		MF1806	P186.1, FA18.25.9
505-X		MN505-S	KV320	ALPHA 60A 6S	MF2211	P226.6, FA22.27.2	FLAME 60A 12S
			KV380		MF1806	P186.1, FA18.25.9
601-X		MN601-S	KV170	ALPHA 60A 12S V1.2	MF2009	P206, FA20.26.6	FLAME 60A 12S
			KV320	ALPHA 60A 6S		P206, FA20.26.6
605-X		MN605-S	KV170	ALPHA 60A 12S V1.2	MF2211	P226.6, FA22.27.2	FLAME 60A 12S
			KV320	ALPHA 60A 6S
701-X		MN701-S	KV135	ALPHA 80A 12S Round	MF2614	P247.2-10mm Hole, G247.8, FA24.2*7.9	/
705-X		MN705-S	KV125	ALPHA 80A 12S Round	MF2614	G268.5, FA26.28.5	/
U8Ⅱ-X U8 Lite-X XU8-X		U8Ⅱ U8 Lite XU8	KV85	ALPHA 60A 12S V1.2	MF2815	G289.2, FA28.29.2	FLAME 60A 12S
			KV100
			KV150	ALPHA 60A 6S
			KV190
6007Ⅱ-X	25mm/28mm	6007Ⅱ	KV160	ALPHA 60A 12S V1.2	MF2211	FA22.27.2, NS226.6, P22*6.6	FLAME 60A 12S
			KV320	ALPHA 60A 6S
P60-X	25mm/30mm	P60	KV170	FLAME 60A 12S	MF2211	P226.6, G227.2	/
P80-X	30mm/35mm 或40mm (请选择管径)	P80	KV100/KV120	ALPHA 80A 12S	MF3016	P3010, G3010.5	FLAME 80A 12S, FLAME 100A 14S
X-501	25mm/30mm	MN501-S	KV240	ALPHA 60A 12S V1.2	P15*5	/	FLAME 60A 12S
			KV300	ALPHA 40A 6S	P20*6	/	ALPHA 60A 6S, AIR 40A
			KV360		P18*6.1	/
X-505		MN505-S	KV320	ALPHA 60A 6S	P22*6.6	/	FLAME 60A 12S
			KV380		P18*6.1	/
X-601		MN601-S	KV170	ALPHA 60A 12S V1.2	P20*6	/	FLAME 60A 12S
			KV320	ALPHA 60A 6S		/
X-605		MN605-S	KV170	ALPHA 60A 12S V1.2	P22*6.6	/	FLAME 60A 12S
			KV320	ALPHA 60A 6S		/
X-U8Ⅱ X-U8 Lite		U8Ⅱ U8 Lite	KV85	ALPHA 60A 12S V1.2	G28*9.2	/	FLAME 60A 12S
			KV100			/
			KV150	ALPHA 60A 6S		/
			KV190			/
X-701	30mm/35mm	MN701-S	KV135	ALPHA 80A 12S Round	P24*7.2 -10mmHole	G24*7.8	/
X-705		MN705-S	KV125	ALPHA 80A 12S Round	G26*8.5	/	/
* 成对买
