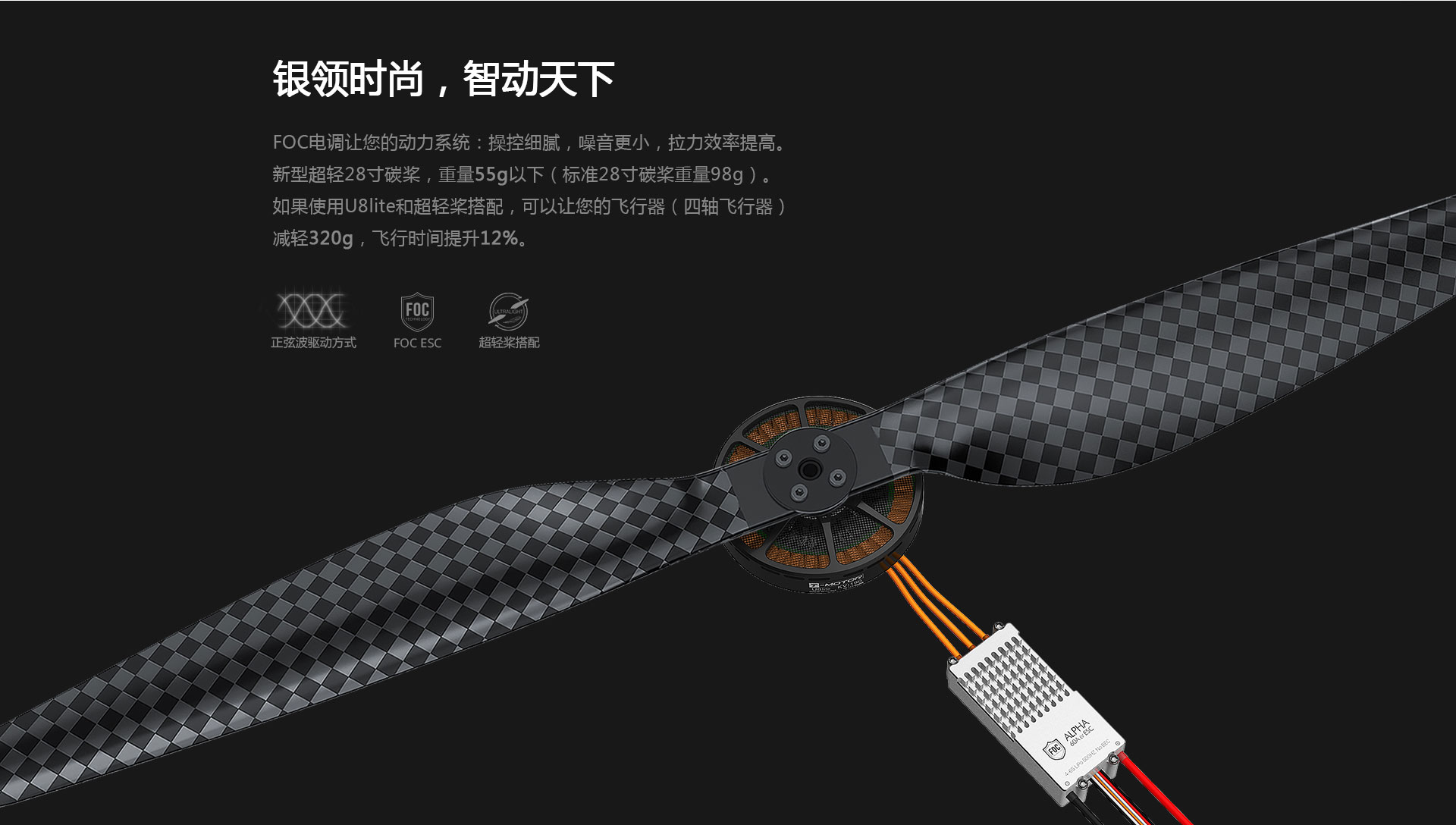

U8 Lite FOC电调驱动适合工业型多旋翼无人机

工程图

基本参数

直径	87.1mm	槽级结构	36N42P
高度	27.05mm	引线规格	90mm
轴径	15mm	包装盒尺寸	13011150.6mm

KV值	85	工作额定电压（Lipo）	12S
电机重量（含线）	243g	螺旋桨推荐	28-29寸
空载电流（18V）	0.5A	4轴整机重量（28CF）	10kg
相间内阻	225±5mΩ	6轴整机重量（28CF）	15kg
最大电流（180s）	19.1A	8轴整机重量（28CF）	20kg
最大持续功率	226W

KV值	100	工作额定电压（Lipo）	12S
电机重量（含线）	238g	螺旋桨推荐	27-28寸
空载电流（18V）	0.7A	4轴整机重量（28CF）	14kg
相间内阻	170±5mΩ	6轴整机重量（28CF）	21kg
最大电流（180s）	29.3A	8轴整机重量（28CF）	28kg
最大持续功率	370W

KV值	150	工作额定电压（Lipo）	6S / 12S
电机重量（含线）	239g	螺旋桨推荐	28-30寸 / 22寸
空载电流（18V）	1A	4轴整机重量（28CF）	8kg
相间内阻	85±5mΩ	6轴整机重量（28CF）	12kg
最大电流（180s）	29.7A / 26.5A	8轴整机重量（28CF）	16kg
最大持续功率	326W

KV值	190	工作额定电压（Lipo）	6S
电机重量（含线）	243g	螺旋桨推荐	28-29寸
空载电流（18V）	1.3A	4轴整机重量（28CF）	12kg
相间内阻	48±3mΩ	6轴整机重量（28CF）	18kg
最大电流（180s）	43.7A	8轴整机重量（28CF）	24kg
最大持续功率	288W

测试参数

型号	电压 (V)	桨	油门点	拉力 (g)	扭矩 (N*m)	电流 (A)	转速	功率 (W)	力效 (G/W)	电机温度 (℃)
U8lite KV85	12S (48V)	T-MOTOR G28*9.2” CF	40%	1465	0.45	1.80	1584	86	16.96	88 (环境温度: 26.9℃)
			42%	1572	0.48	2.00	1631	96	16.38
			44%	1717	0.53	2.30	1692	110	15.55
			46%	1852	0.58	2.60	1748	125	14.84
			48%	1997	0.6	2.90	1810	139	14.35
			50%	2140	0.66	3.20	1872	154	13.93
			52%	2256	0.68	3.40	1928	163	13.82
			54%	2378	0.71	3.70	1988	178	13.39
			56%	2528	0.77	4.10	2047	197	12.85
			58%	2757	0.84	4.60	2124	221	12.49
			60%	2957	0.9	5.10	2190	245	12.08
			62%	3027	0.91	5.30	2232	254	11.9
			64%	3171	0.95	5.70	2287	274	11.59
			66%	3307	1	6.20	2349	298	11.11
			68%	3448	1.04	6.60	2384	317	10.88
			70%	3662	1.08	7.10	2439	341	10.75
			75%	4043	1.17	8.20	2570	394	10.27
			80%	4468	1.28	9.50	2680	456	9.8
			90%	5248	1.47	12.20	2917	586	8.96
			100%	6352	1.8	16.50	3200	792	8.02
U8lite KV85	12S (48V)	T-MOTOR G29*9.5” CF	40%	1696	0.53	2.10	1547	101	16.83	HOT (环境温度: 27.6℃)
			42%	1829	0.59	2.40	1607	115	15.88
			44%	1959	0.63	2.70	1654	130	15.12
			46%	2119	0.68	3.00	1720	144	14.72
			48%	2248	0.69	3.20	1767	154	14.64
			50%	2412	0.78	3.70	1837	178	13.58
			52%	2610	0.81	4.00	1906	192	13.59
			54%	2759	0.86	4.40	1958	211	13.06
			56%	2885	0.89	4.70	2001	226	12.79
			58%	3193	1.01	5.50	2100	264	12.09
			60%	3285	1.03	5.80	2139	278	11.8
			62%	3429	1.07	6.20	2184	298	11.52
			64%	3561	1.09	6.50	2236	312	11.41
			66%	3740	1.15	7.10	2285	341	10.97
			68%	3953	1.28	7.70	2332	370	10.7
			70%	4094	1.26	8.20	2394	394	10.4
			75%	4517	1.39	9.50	2506	456	9.91
			80%	4961	1.49	11.00	2626	528	9.4
			90%	5875	1.69	14.00	2858	672	8.74
			100%	7130	2.09	19.10	3104	917	7.78
U8lite KV100	12S (48V)	T-MOTOR G27*8.8” CF	40%	1976	0.67	3.10	1919	149	13.28	87 (环境温度: 27.81℃)
			42%	2130	0.71	3.40	1972	163	13.05
			44%	2430	0.82	4.10	2108	197	12.35
			46%	2504	0.85	4.40	2154	211	11.86
			48%	2660	0.89	4.80	2221	230	11.55
			50%	2894	0.97	5.40	2302	259	11.17
			52%	3090	1.02	5.90	2381	283	10.91
			54%	3281	1.08	6.50	2439	312	10.52
			56%	3439	1.11	6.90	2502	331	10.38
			58%	3593	1.15	7.40	2573	355	10.12
			60%	3774	1.19	7.90	2635	379	9.95
			62%	4026	1.29	8.80	2720	422	9.53
			64%	4220	1.32	9.30	2773	446	9.45
			66%	4365	1.35	9.80	2823	470	9.28
			68%	4532	1.41	10.50	2874	504	8.99
			70%	4673	1.43	11.00	2938	528	8.85
			75%	5129	1.55	12.70	3064	610	8.41
			80%	5635	1.7	14.80	3214	710	7.93
			90%	6715	1.97	19.20	3494	922	7.29
			100%	8164	2.42	26.00	3777	1248	6.54
U8lite KV100	12S (48V)	T-MOTOR G28*9.2” CF	40%	2243	0.77	3.50	1896	168	13.35	95 (环境温度: 27.81℃)
			42%	2401	0.82	3.90	1964	187	12.83
			44%	2555	0.85	4.20	2020	202	12.67
			46%	2881	0.99	5.10	2144	245	11.77
			48%	3008	1.01	5.40	2190	259	11.6
			50%	3231	1.08	6.00	2268	288	11.22
			52%	3370	1.16	6.70	2339	322	10.48
			54%	3624	1.21	7.20	2415	346	10.49
			56%	3803	1.25	7.70	2462	370	10.29
			58%	4033	1.33	8.50	2540	408	9.88
			60%	4201	1.35	8.90	2581	427	9.83
			62%	4353	1.4	9.50	2647	456	9.55
			64%	4593	1.49	10.40	2694	499	9.2
			66%	4791	1.53	11.00	2755	528	9.07
			68%	4988	1.58	11.70	2812	562	8.88
			70%	5153	1.6	12.20	2858	586	8.8
			75%	5696	1.76	14.30	3002	686	8.3
			80%	6171	1.87	16.20	3122	778	7.94
			90%	7329	2.21	21.40	3379	1027	7.13
			100%	8716	2.73	29.30	3709	1406	6.2
注意：电机温度为80%油门下电机运行10分钟的温度。（以上数据均由2017款测试平台测得，不能与其它型号老数据做横向对比，仅供参考）
U8lite KV150	6S (24V)	T-MOTOR G28*9.2” CF	40%	1176	0.4	2.90	1383	70	16.9	71 (环境温度: 26.9℃)
			42%	1237	0.41	3.10	1444	74	16.63
			44%	1353	0.44	3.50	1497	84	16.11
			46%	1465	0.48	3.90	1545	94	15.65
			48%	1561	0.51	4.30	1587	103	15.13
			50%	1648	0.52	4.60	1640	110	14.93
			52%	1785	0.57	5.20	1708	125	14.3
			54%	1905	0.6	5.60	1750	134	14.17
			56%	2006	0.63	6.10	1811	146	13.7
			58%	2153	0.67	6.70	1856	161	13.39
			60%	2227	0.68	7.00	1899	168	13.26
			62%	2334	0.71	7.50	1938	180	12.97
			64%	2450	0.74	8.10	1984	194	12.6
			66%	2549	0.77	8.60	2023	206	12.35
			68%	2726	0.85	9.60	2082	230	11.83
			70%	2877	0.87	10.30	2135	247	11.64
			75%	3149	0.94	11.80	2238	283	11.12
			80%	3479	1.02	13.60	2352	326	10.66
			90%	4058	1.16	17.30	2557	415	9.77
			100%	4879	1.4	23.00	2798	552	8.84
U8lite KV150	6S (24V)	T-MOTOR G29*9.5” CF	40%	1296	0.45	3.20	1363	77	16.88	87 (环境温度: 27.6℃)
			42%	1416	0.48	3.60	1419	86	16.39
			44%	1509	0.5	3.90	1454	94	16.12
			46%	1654	0.55	4.40	1501	106	15.66
			48%	1728	0.56	4.70	1554	113	15.32
			50%	1833	0.6	5.20	1610	125	14.69
			52%	2006	0.65	5.80	1652	139	14.41
			54%	2128	0.68	6.30	1698	151	14.07
			56%	2243	0.72	6.90	1756	166	13.54
			58%	2357	0.77	7.60	1804	182	12.92
			60%	2486	0.79	8.00	1849	192	12.95
			62%	2612	0.82	8.60	1884	206	12.66
			64%	2707	0.84	9.10	1941	218	12.39
			66%	2862	0.88	9.80	1989	235	12.17
			68%	2995	0.92	10.50	2020	252	11.88
			70%	3142	0.98	11.50	2071	276	11.38
			75%	3469	1.06	13.20	2188	317	10.95
			80%	3774	1.15	15.20	2284	365	10.35
			90%	4536	1.34	19.80	2484	475	9.55
			100%	5378	1.61	26.20	2712	629	8.55
U8lite KV150	6S (24V)	T-MOTOR G30*10.5” CF	40%	1551	0.54	3.80	1321	91	17.01	103 (环境温度: 29.5℃)
			42%	1684	0.59	4.30	1374	103	16.32
			44%	1766	0.6	4.60	1418	110	16
			46%	1850	0.63	5.00	1457	120	15.42
			48%	1991	0.69	5.70	1513	137	14.55
			50%	2132	0.73	6.20	1560	149	14.33
			52%	2256	0.76	6.70	1603	161	14.03
			54%	2420	0.81	7.40	1663	178	13.63
			56%	2536	0.84	7.90	1699	190	13.38
			58%	2676	0.87	8.50	1743	204	13.12
			60%	2816	0.91	9.20	1793	221	12.75
			62%	2923	0.94	9.80	1838	235	12.43
			64%	3097	1	10.70	1886	257	12.06
			66%	3229	1.05	11.50	1924	276	11.7
			68%	3334	1.07	12.10	1967	290	11.48
			70%	3475	1.11	12.90	2007	310	11.22
			75%	3917	1.24	15.40	2120	370	10.6
			80%	4237	1.33	17.50	2204	420	10.09
			90%	5020	1.55	22.80	2383	547	9.17
			100%	5912	1.83	29.70	2573	713	8.29
U8lite KV150	12S (48V)	T-MOTOR P22*6.6” CF	40%	1702	0.46	3.30	2925	158	10.74	56 (环境温度: 29.1℃)
			42%	1839	0.5	3.70	3017	178	10.35
			44%	1987	0.52	4.00	3134	192	10.35
			46%	2121	0.55	4.40	3234	211	10.04
			48%	2267	0.57	4.80	3340	230	9.84
			50%	2376	0.6	5.20	3431	250	9.52
			52%	2511	0.62	5.60	3531	269	9.34
			54%	2717	0.69	6.30	3659	302	8.98
			56%	2879	0.71	6.80	3765	326	8.82
			58%	3022	0.73	7.20	3840	346	8.74
			60%	3218	0.78	7.90	3984	379	8.49
			62%	3397	0.82	8.60	4074	413	8.23
			64%	3538	0.85	9.20	4188	442	8.01
			66%	3696	0.88	9.80	4275	470	7.86
			68%	3826	0.9	10.30	4333	494	7.74
			70%	3967	0.92	10.80	4427	518	7.65
			75%	4439	1.02	12.80	4686	614	7.22
			80%	4879	1.08	14.40	4886	691	7.06
			90%	5921	1.32	19.60	5373	941	6.29
			100%	7243	1.62	26.50	5924	1272	5.69
U8lite KV190	6S (24V)	T-MOTOR G28*9.2” CF	40%	1662	0.54	4.80	1632	115	14.43	95 (环境温度: 27.3℃)
			42%	1806	0.58	5.40	1709	130	13.94
			44%	1951	0.62	6.00	1745	144	13.55
			46%	2134	0.68	6.80	1828	163	13.08
			48%	2254	0.69	7.20	1892	173	13.04
			50%	2401	0.75	8.10	1953	194	12.35
			52%	2566	0.8	8.90	2022	214	12.01
			54%	2774	0.87	10.00	2093	240	11.56
			56%	2892	0.88	10.50	2144	252	11.48
			58%	3081	0.94	11.60	2210	278	11.07
			60%	3208	0.97	12.40	2252	298	10.78
			62%	3389	1.03	13.50	2312	324	10.46
			64%	3502	1.04	14.10	2358	338	10.35
			66%	3623	1.08	15.00	2394	360	10.06
			68%	3801	1.1	15.80	2441	379	10.02
			70%	3934	1.16	17.00	2497	408	9.64
			75%	4376	1.25	19.60	2620	470	9.3
			80%	4816	1.36	22.60	2776	542	8.88
			90%	5563	1.56	29.00	2972	696	7.99
			100%	6761	1.88	38.70	3248	929	7.28
U8lite KV190	6S (24V)	T-MOTOR G29*9.5” CF	40%	1879	0.64	5.60	1616	134	13.98	HOT (环境温度: 27.9℃)
			42%	2035	0.68	6.20	1662	149	13.68
			44%	2173	0.73	6.90	1722	166	13.12
			46%	2328	0.75	7.50	1775	180	12.93
			48%	2486	0.8	8.30	1828	199	12.48
			50%	2627	0.85	9.10	1899	218	12.03
			52%	2812	0.89	9.90	1955	238	11.84
			54%	2961	0.93	10.70	2008	257	11.53
			56%	3195	1.01	12.00	2073	288	11.09
			58%	3344	1.06	13.00	2129	312	10.72
			60%	3502	1.13	14.20	2174	341	10.28
			62%	3669	1.13	14.70	2223	353	10.4
			64%	3833	1.21	16.20	2286	389	9.86
			66%	4005	1.24	17.10	2348	410	9.76
			68%	4214	1.3	18.40	2400	442	9.54
			70%	4365	1.34	19.50	2432	468	9.33
			75%	4782	1.44	22.50	2541	540	8.86
			80%	5184	1.53	25.40	2662	610	8.5
			90%	6026	1.73	32.20	2866	773	7.8
			100%	7334	2.13	43.70	3125	1049	6.99
注意：电机温度为100%油门下电机运行10分钟的温度。（以上数据均由2017款测试平台测得，不能与其它型号老数据做横向对比，仅供参考）
