MN4014

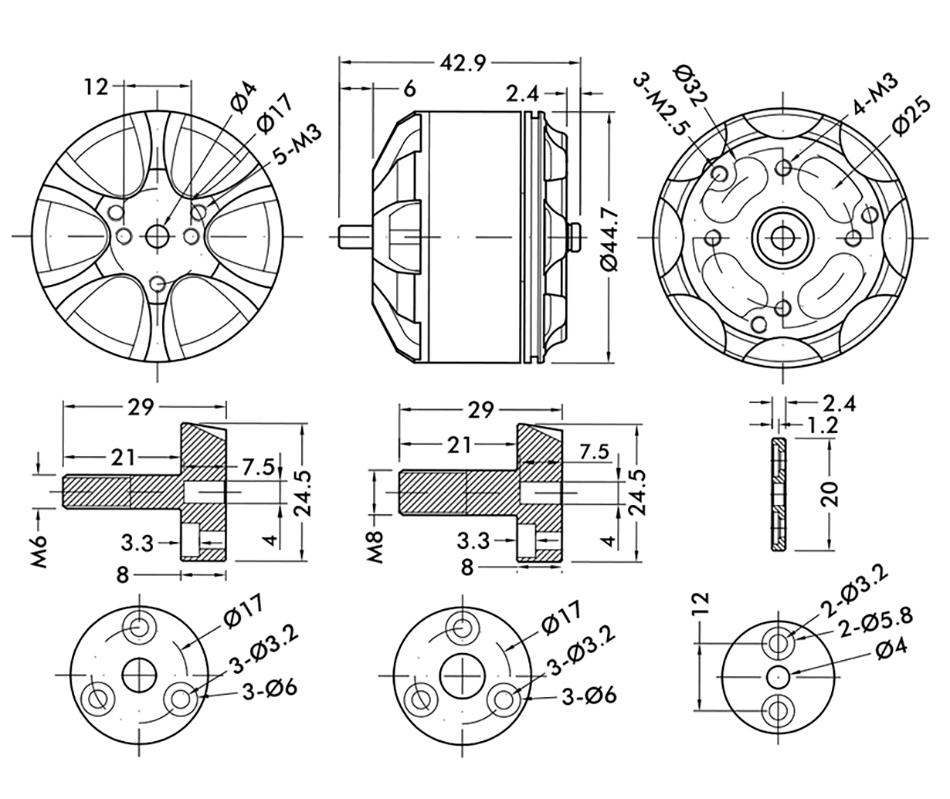

工程图

基本参数

产品测试型号	MN4014 KV330	报告编号	MN.00026
电阻	85mΩ	槽极	18N24P
轴径	4mm	电机尺寸	Φ44.7×34.5mm
矽钢片外径	40mm	矽钢片高度	14mm
线号	18#	线长	600mm
电机重量（含线）	171g	电机重量（不含线）	150g
支持锂电	4-8S	空载电流	1.1A
最大持续功率	104W	最大电流	25A

产品测试型号	MN4014 KV400	报告编号	MN.00025
电阻	67mΩ	槽极	18N24P
轴径	4mm	电机尺寸	Φ44.7×34.5mm
矽钢片外径	40mm	矽钢片高度	14mm
线号	18#	线长	600mm
电机重量（含线）	171g	电机重量（不含线）	150g
支持锂电	4-8S	空载电流	1.3A
最大持续功率	168W	最大电流	30A

测试参数

编号	电压 (V)	螺旋桨	油门	电流 (A)	功率 (W)	拉力 (G)	转速	力效 (G/W)	电机温度 (℃)
MN4014 KV330	22.2	T-MOTOR 15*5CF	50%	3.6	79.92	830	3900	10.39	45
			65%	5.9	130.98	1150	4600	8.78
			75%	7.8	173.16	1430	5100	8.26
			85%	10.1	224.22	1690	5600	7.54
			100%	11.9	264.18	1920	6000	7.27
		T-MOTOR 16*5.4CF	50%	4.3	95.46	950	3700	9.95	50
			65%	7	155.40	1420	4400	9.14
			75%	9.6	213.12	1750	4900	8.21
			85%	12.5	277.50	2060	5400	7.42
			100%	14.7	326.34	2390	5600	7.32
		T-MOTOR 17*5.8CF	50%	4.7	104.34	1050	3400	10.06	55
			65%	8	177.60	1580	4100	8.90
			75%	10.7	237.54	1970	4600	8.29
			85%	14.4	319.68	2300	5100	7.19
			100%	17	377.40	2600	5400	6.89
注意：电机温度为100%油门下电机运行10分钟的温度。
MN4014 KV400	22.2	T-MOTOR 15*5CF	50%	5.7	126.54	1250	4500	9.88	46
			65%	9.1	202.02	1630	5200	8.07
			75%	12	266.40	1950	5800	7.32
			85%	15.8	350.76	2370	6400	6.76
			100%	18.7	415.14	2620	6700	6.31
		T-MOTOR 16*5.4CF	50%	6.4	142.08	1410	4200	9.92	53
			65%	11	244.20	1920	5000	7.86
			75%	14.6	324.12	2380	5500	7.34
			85%	19.1	424.02	2790	6100	6.58
			100%	22.5	499.50	3020	6300	6.05
		T-MOTOR 17*5.8CF	50%	7.6	168.72	1530	4000	9.07	67
			65%	12.8	284.16	2180	4800	7.67
			75%	16.7	370.74	2550	5250	6.88
			85%	2.17	48.17	3110	5700	64.56
			100%	25.7	570.54	3360	6000	5.89
注意：电机温度为100%油门下电机运行10分钟的温度。

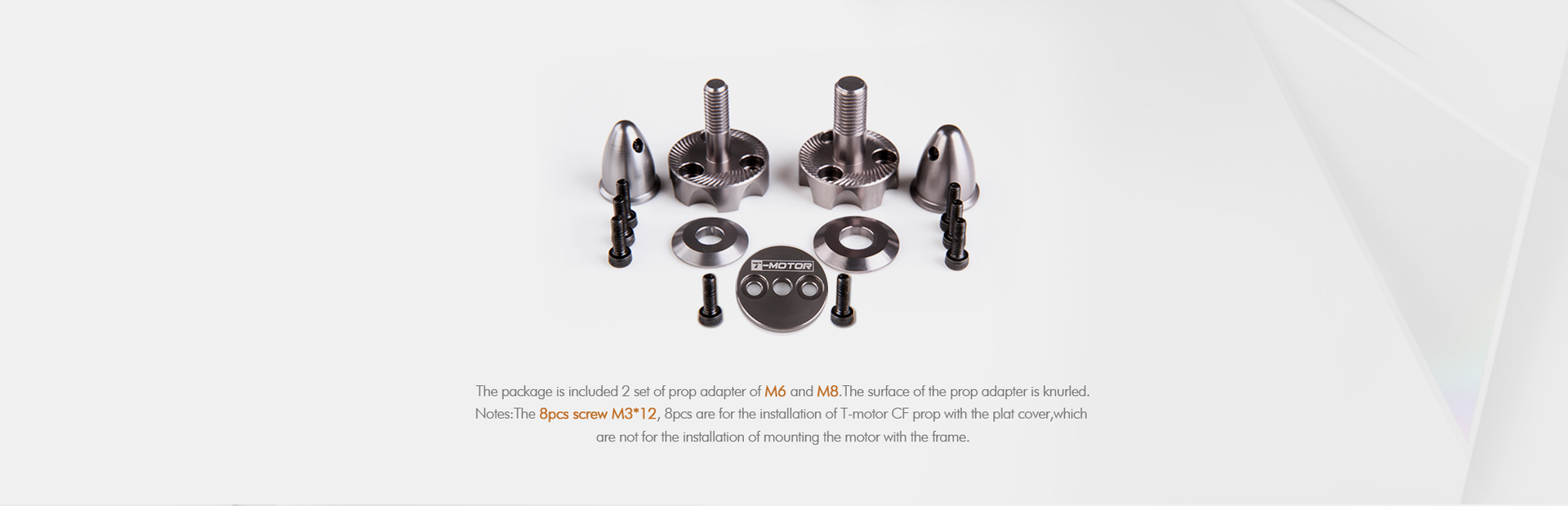

包装清单

使用本产品之前，请检查产品包装内是否包含以上所有物品。若有缺失，请及时联系在线客服或给我们留言： onlinesales@tmotor.com
