MN3508 - MN系列领航型 - T-motor-更安全的动力系统

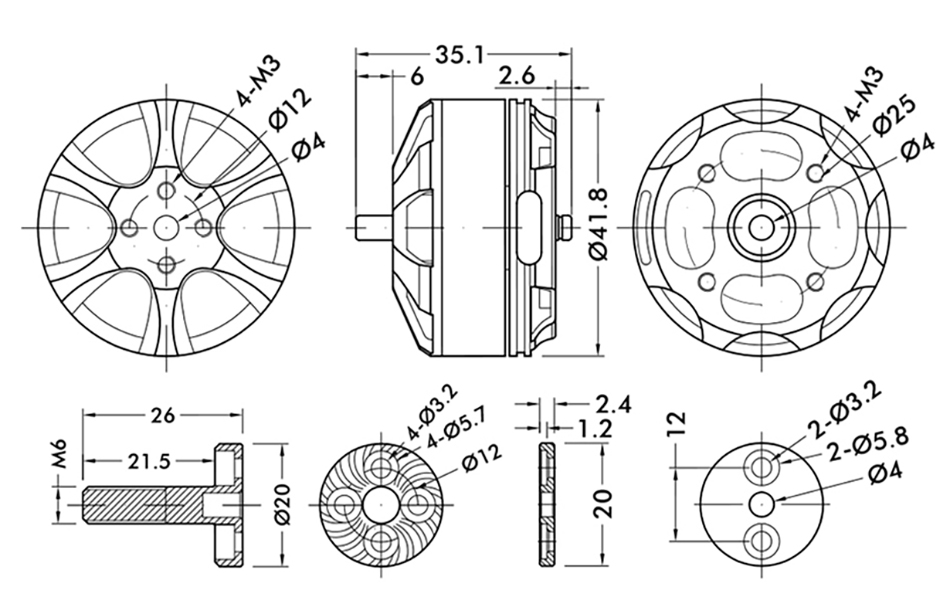

工程图

基本参数

产品测试型号	MN3508 KV380	槽极	12N14P
电阻	205mΩ	电机尺寸	Φ41.8×26.5mm
轴径	4mm	矽钢片高度	8mm
矽钢片外径	35mm	线长	600mm
线号	18#	电机重量（不含线）	82g
电机重量（含线）	103g	空载电流	0.4A
支持锂电	3-6S	最大电流	14A
最大功率	310W

产品测试型号	MN3508 KV580	槽极	12N14P
电阻	110mΩ	电机尺寸	Φ41.8×26.5mm
轴径	4mm	矽钢片高度	8mm
矽钢片外径	35mm	线长	600mm
线号	18#	电机重量（不含线）	82g
电机重量（含线）	103g	空载电流	0.4A
支持锂电	3-4S	最大电流	18A
最大功率	400W

产品测试型号	MN3508 KV700	槽极	12N14P
电阻	72mΩ	电机尺寸	Φ41.8×26.5mm
轴径	4mm	矽钢片高度	8mm
矽钢片外径	35mm	线长	600mm
线号	18#	电机重量（不含线）	82g
电机重量（含线）	104g	空载电流	0.5A
支持锂电	3-4S	最大电流	23A
最大功率	510W

测试参数

编号	电压 (V)	螺旋桨	油门	电流 (A)	功率 (W)	拉力 (G)	转速	力效 (G/W)	电机温度 (℃)
MN3508 KV380	14.8	T-MOTO 14*4.8CF	50%	1.3	19.24	350	2700	18.19	43
			65%	2.9	42.92	560	3500	13.05
			75%	4	59.2	700	4000	11.82
			85%	5.2	76.96	840	4500	10.91
			100%	6.3	93.24	940	4700	10.08
		T-MOTOR 15*5CF	50%	1.6	23.68	430	2600	18.16	45
			65%	3.4	50.32	670	3400	13.31
			75%	5	74	820	3800	11.08
			85%	6.4	94.72	1000	4200	10.56
			100%	7.5	111	1100	4500	9.91
		T-MOTOR 16*5.4CF	50%	2	29.6	440	2500	14.86	46
			65%	3.9	57.72	700	3300	12.13
			75%	5.9	87.32	900	4000	10.31
			85%	7.6	112.48	1100	4500	9.78
			100%	9	133.2	1220	4800	9.16
	22.2	T-MOTO 12*4CF	50%	1.7	37.74	430	4400	11.39	40
			65%	3.2	71.04	660	5400	9.29
			75%	4.6	102.12	870	6200	8.52
			85%	6.1	135.42	1040	6800	7.68
			100%	7.1	157.62	1160	7300	7.36
		T-MOTOR 13*4.4CF	50%	2.1	46.62	550	4300	11.80	47
			65%	3.7	82.14	810	5300	9.86
			75%	5.5	122.1	1000	6000	8.19
			85%	7.1	157.62	1300	6700	8.25
			100%	8.4	186.48	1380	7040	7.40
		T-MOTOR 14*4.8CF	50%	2.9	64.38	710	4300	11.03	63
			65%	5.3	117.66	1100	5300	9.35
			75%	7.5	166.5	1350	5700	8.11
			85%	9.8	217.56	1580	6000	7.26
			100%	11.5	255.3	1730	6500	6.78
		T-MOTOR 15*5CF	50%	3.6	79.92	820	3900	10.26	70
			65%	6.1	135.42	1200	4800	8.86
			75%	9.5	210.9	1500	5300	7.11
			85%	11.3	250.86	1700	5700	6.78
			100%	13.3	295.26	1880	5900	6.37
注意：电机温度为100%油门下电机运行10分钟的温度。
MN3508 KV580	14.8	T-MOTOR 12*4CF	50%	2.2	32.56	360	4000	11.06	43
			65%	4.2	62.16	600	5200	9.65
			75%	6.1	90.28	770	5900	8.53
			85%	8	118.40	910	6500	7.69
			100%	9.6	142.08	1050	7000	7.39
		T-MOTOR 13*4.4CF	50%	2.6	38.48	450	4000	11.69	43
			65%	5	74.00	710	5200	9.59
			75%	7	103.60	900	5700	8.69
			85%	9.3	137.64	1120	6300	8.14
			100%	11.3	167.24	1230	6600	7.35
		T-MOTOR 14*4.8CF	50%	3.7	54.76	600	3800	10.96	55
			65%	7	103.60	930	4600	8.98
			75%	9.7	143.56	1150	4900	8.01
			85%	12.9	190.92	1350	5700	7.07
			100%	15.2	224.96	1520	6100	6.76
注意：电机温度为100%油门下电机运行10分钟的温度。
MN3508 KV700	11.1	T-MOTOR 12*4CF	50%	2.3	25.53	280	3800	10.97	42
			65%	4.5	49.95	460	4900	9.21
			75%	6.3	69.93	620	5300	8.87
			85%	8.4	93.24	790	6000	8.47
			100%	10.2	113.22	860	6400	7.60
		T-MOTOR 13*4.4CF	50%	2.6	28.86	330	3600	11.43	44
			65%	5.2	57.72	560	4600	9.70
			75%	7.4	82.14	720	5300	8.77
			85%	9.8	108.78	880	5800	8.09
			100%	12	133.20	1020	6200	7.66
	14.8	T-MOTO 11*3.7CF	50%	3.1	45.88	380	5300	8.28	41
			65%	5.6	82.88	630	6500	7.60
			75%	7.9	116.92	780	7200	6.67
			85%	10.5	155.40	960	8000	6.18
			100%	12.7	187.96	1110	8500	5.91
		T-MOTOR 12*4CF	50%	3.8	56.24	460	4700	8.18	48
			65%	7.4	109.52	800	6300	7.30
			75%	10	148.00	1000	6900	6.76
			85%	13.5	199.80	1200	7500	6.01
			100%	16.1	238.28	1360	8100	5.71
注意：电机温度为100%油门下电机运行10分钟的温度。

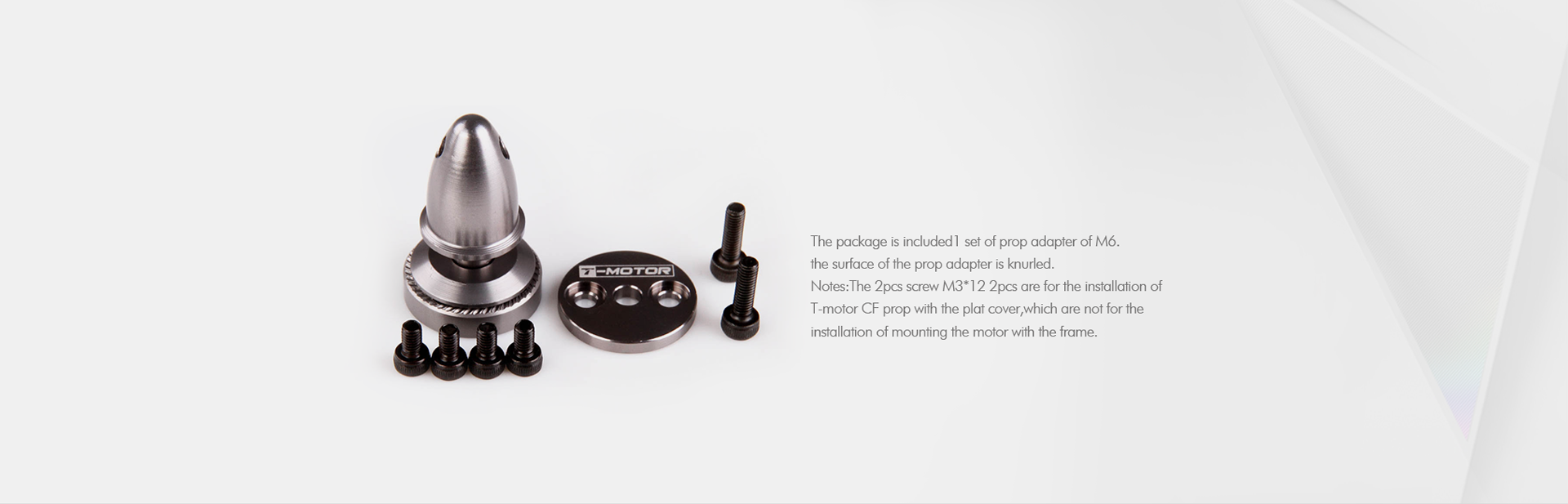

包装清单

使用本产品之前，请检查产品包装内是否包含以上所有物品。若有缺失，请及时联系在线客服或给我们留言： onlinesales@tmotor.com
