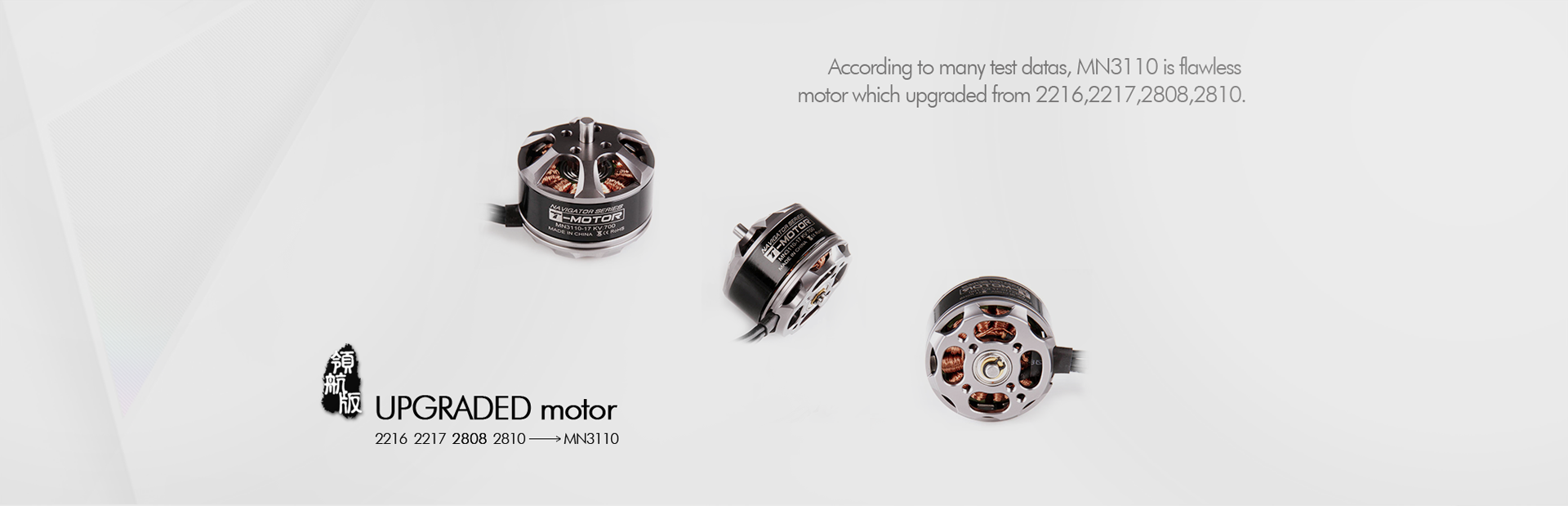

MN3110

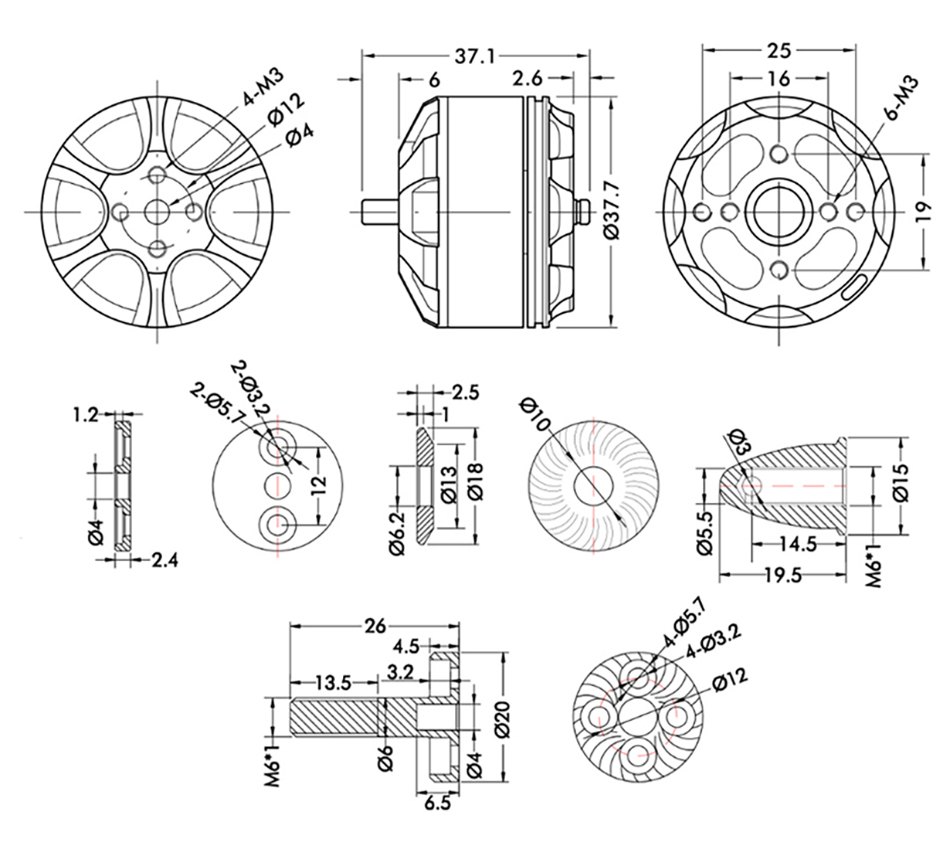

工程图

基本参数

产品测试型号	MN3110 KV470	槽极	12N14P
电阻	135mΩ	电机尺寸	Φ37.7×28.5mm
轴径	4mm	矽钢片高度	10mm
矽钢片外径	31mm	线长	600mm
线号	18#	电机重量（不含线）	80g
电机重量（含线）	98g	空载电流	0.3A
支持锂电	3-6S	最大电流	15A
最大持续功率	42W

产品测试型号	MN3110 KV700	槽极	12N14P
电阻	92mΩ	电机尺寸	Φ37.7×28.5mm
轴径	4mm	矽钢片高度	10mm
矽钢片外径	31mm	线长	600mm
线号	18#	电机重量（不含线）	80g
电机重量（含线）	99g	空载电流	0.3A
支持锂电	3-6S	最大电流	21A
最大持续功率	48W

产品测试型号	MN3110 KV780	槽极	12N14P
电阻	71mΩ	电机尺寸	Φ37.7×28.5mm
轴径	4mm	矽钢片高度	10mm
矽钢片外径	31mm	线长	600mm
线号	18#	电机重量（不含线）	80g
电机重量（含线）	100g	空载电流	0.4A
支持锂电	3-6S	最大电流	26A
最大持续功率	51W

测试参数

编号	电压 (V)	螺旋桨	油门	电流 (A)	功率 (W)	拉力 (G)	转速	力效 (G/W)	电机温度 (℃)
MN3110 KV470	14.8	T-MOTO 13*4.4CF	50%	1.5	22.20	290	3300	13.06	40
			65%	2.6	38.48	410	4000	10.65
			75%	3.5	51.80	550	4600	10.62
			85%	4.9	72.52	680	5200	9.38
			100%	5.8	85.84	780	5500	9.09
		T-MOTOR 14*4.8CF	50%	2.0	29.60	370	3000	12.50	50
			65%	3.5	51.80	600	3800	11.58
			75%	5.0	74.00	790	4300	10.68
			85%	7.0	103.60	990	4800	9.56
			100%	8.0	118.40	1090	5050	9.21
		T-MOTOR 15*5CF	50%	2.2	32.56	460	2800	14.13	53
			65%	4.3	63.64	730	3600	11.47
			75%	6.2	91.76	930	4100	10.14
			85%	8.2	121.36	1100	4500	9.06
			100%	9.5	140.60	1220	4800	8.68
	22.2	T-MOTO 10*3.3CF	50%	1.5	33.30	350	5500	10.51	41
			65%	2.5	55.50	500	6500	9.01
			75%	3.5	77.70	630	7300	8.11
			85%	4.8	106.56	780	8300	7.32
			100%	5.3	117.66	890	8600	7.56
		T-MOTOR 11*3.7CF	50%	1.9	42.18	430	4900	10.19	44
			65%	3.5	77.70	690	6300	8.88
			75%	5.0	111.00	860	7100	7.75
			85%	6.3	139.86	1030	7700	7.36
			100%	7.4	164.28	1110	8200	6.76
注意：电机温度为100%油门下电机运行10分钟的温度。
MN3110 KV700	11.1	T-MOTO 11*3.7CF	50%	1.8	19.98	280	3900	14.01	39
			65%	3	33.30	380	4600	11.41
			75%	4.3	47.73	500	5500	10.48
			85%	5.6	62.16	600	6000	9.65
			100%	6.9	76.59	700	6400	9.14
		T-MOTOR 12*4CF	50%	2.1	23.31	320	3600	13.73	39
			65%	3.7	41.07	500	4500	12.17
			75%	5.3	58.83	630	5000	10.71
			85%	7.2	79.92	780	5700	9.76
			100%	8.9	98.79	890	6100	9.01
		T-MOTOR 13*4.4CF	50%	2.4	26.64	320	3500	12.01	45
			65%	4.3	47.73	480	4500	10.06
			75%	6.3	69.93	680	5000	9.72
			85%	8.5	94.35	880	5600	9.33
			100%	10.2	113.22	980	6000	8.66
	14.8	T-MOTO 10*3.3CF	50%	2.3	34.04	320	5500	9.40	42
			65%	3.5	51.80	430	6500	8.30
			75%	5	74.00	560	7100	7.57
			85%	6.8	100.64	700	8000	6.96
			100%	8.1	119.88	800	8600	6.67
		T-MOTOR 11*3.7CF	50%	2.6	38.48	350	4900	9.10	42
			65%	4.7	69.56	560	6000	8.05
			75%	6.5	96.20	720	6900	7.48
			85%	9	133.20	880	7600	6.61
			100%	10	148.00	1030	8100	6.96
		T-MOTOR 12*4CF	50%	3.2	47.36	420	4800	8.87	47
			65%	6.2	91.76	790	5700	8.61
			75%	8.5	125.80	930	6500	7.39
			85%	11.6	171.68	1190	7200	6.93
			100%	14	207.20	1290	7600	6.23
注意：电机温度为100%油门下电机运行10分钟的温度。
MN3110 KV780	11.1	T-MOTO 11*3.7CF	50%	2.3	25.53	260	4300	10.18	40
			65%	4.1	45.51	400	5300	8.79
			75%	5.7	63.27	530	6000	8.38
			85%	7.7	85.47	660	6800	7.72
			100%	9.4	104.34	750	7100	7.19
		T-MOTOR 12*4CF	50%	2.7	29.97	320	4000	10.68	44
			65%	5.1	56.61	530	5000	9.36
			75%	7.5	83.25	700	5700	8.41
			85%	9.8	108.78	840	6300	7.72
			100%	12	133.20	990	6700	7.43
	14.8	T-MOTO 9*3CF	50%	2.7	39.96	300	6800	7.51	41
			65%	3.6	53.28	380	7500	7.13
			75%	4.8	71.04	460	8500	6.48
			85%	6.6	97.68	590	9200	6.04
			100%	8	118.40	680	10000	5.74
		T-MOTOR 10*3.3CF	50%	3.1	45.88	360	6000	7.85	42
			65%	4.8	71.04	530	7000	7.46
			75%	6.8	100.64	660	8000	6.56
			85%	9.2	136.16	850	8800	6.24
			100%	11	162.80	980	9500	6.02
		T-MOTOR 11*3.7CF	50%	3.4	50.32	430	5500	8.55	45
			65%	6.5	96.20	700	6700	7.28
			75%	9.2	136.16	880	7600	6.46
			85%	12.4	183.52	1100	8500	5.99
			100%	14.9	220.52	1260	9000	5.71
注意：电机温度为100%油门下电机运行10分钟的温度。

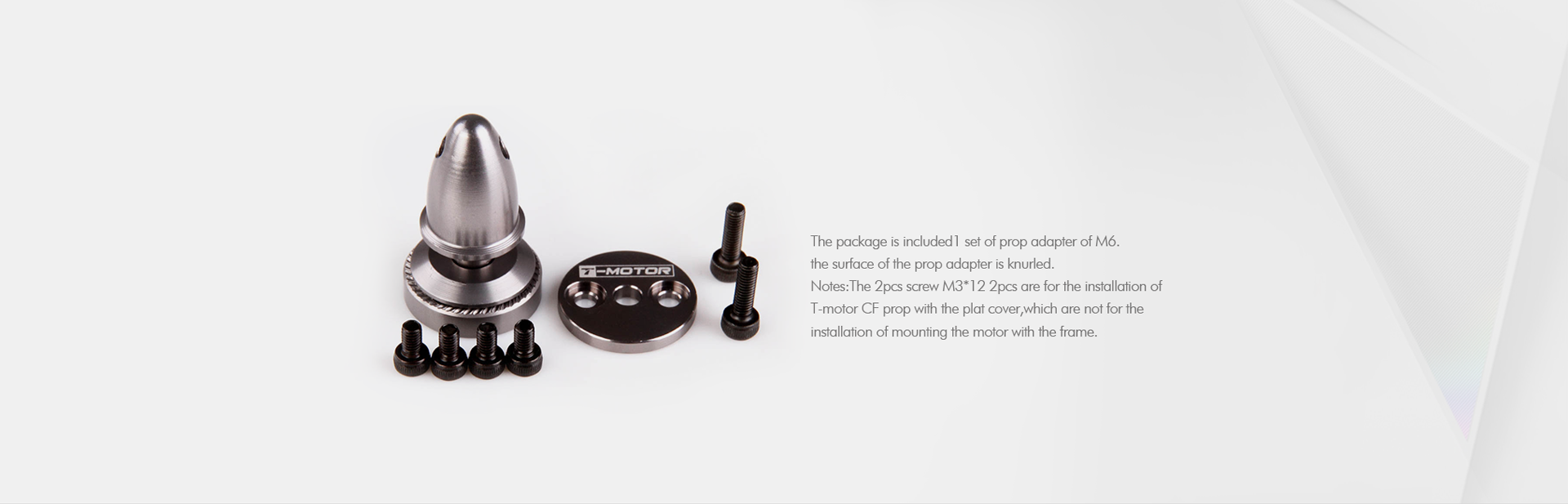

包装清单

使用本产品之前，请检查产品包装内是否包含以上所有物品。若有缺失，请及时联系在线客服或给我们留言： onlinesales@tmotor.com
