MN601-S - MN系列领航型 - T-motor-更安全的动力系统

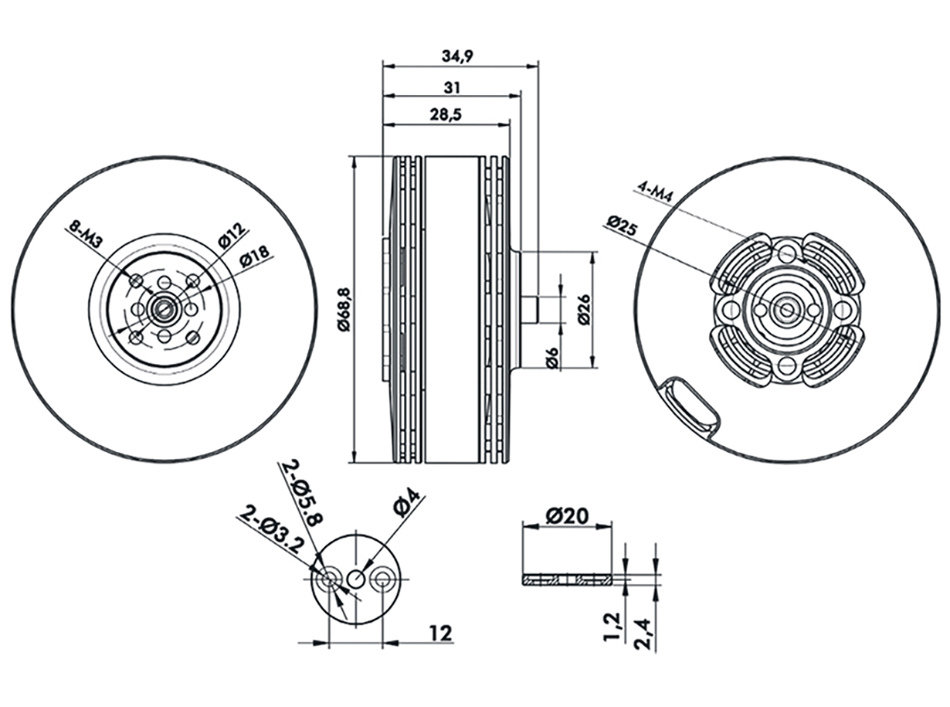

工程图


基本参数

电机外观尺寸	Φ68.8*34.9mm	漆包线绝缘等级	耐180℃高温 H级
定子	进口矽钢片，防锈处理，耐150℃高温涂敷	线圈绝缘测试	500V耐压测试
槽级数	24N28P	离心式散热方式	YES
电机轴径	IN：6mm，OUT：6mm	转子动平衡标准	≤5Mg
轴承型号	进口 626ZZ轴承	电机整体动平衡标准	≤10Mg
磁铁等级	耐150℃高温	防尘防水等级	IP45
硅胶线规格	16AWG*150mm

KV值	170	工作额定电压（Lipo）	6-12S
空载电流（20V）	0.8A	电调推荐	FLAME 60A 12S
最大电流（180s）	30A	螺旋桨推荐	20-21寸
最大功率（180s）	1500W	电机重量 (含线)	250g
相间内阻	115mΩ	包装重量	820g(两个电机一装)

KV值	320	工作额定电压（Lipo）	6S
空载电流（17V）	1.6A	电调推荐	FLAME 70A 6S
最大电流（180s）	50A	螺旋桨推荐	20-21寸
最大功率（180s）	1200W	电机重量 (含线)	246g
相间内阻	39mΩ	包装重量	815g(两个电机一装)

测试参数

型号	螺旋桨	油门	电压 (V)	拉力 (g)	扭矩 (N*m)	电流 (A)	转速	功率 (W)	力效 (g/W)	电机温度 (℃)
MN601S KV170	T-MOTOR P20*6	40%	47.96	1414	0.33	2.70	3272	129	10.92	67.5 (环境温度: 34.5℃)
		42%	47.95	1530	0.36	3.00	3389	144	10.64
		44%	47.94	1620	0.39	3.30	3506	158	10.24
		46%	47.93	1736	0.41	3.60	3624	173	10.06
		48%	47.92	1879	0.43	4.00	3753	192	9.80
		50%	47.90	1957	0.46	4.30	3851	206	9.50
		52%	47.89	2151	0.48	4.80	3994	230	9.36
		54%	47.88	2258	0.51	5.20	4121	249	9.07
		56%	47.85	2388	0.54	5.60	4225	268	8.91
		58%	47.84	2459	0.55	5.80	4228	277	8.86
		60%	47.82	2540	0.59	6.20	4362	296	8.57
		62%	47.81	2683	0.61	6.70	4481	320	8.38
		64%	47.79	2819	0.64	7.10	4589	339	8.31
		66%	47.76	2948	0.66	7.50	4690	358	8.23
		68%	47.74	3115	0.70	8.30	4791	396	7.86
		70%	47.73	3277	0.72	8.90	4923	425	7.71
		75%	47.67	3572	0.80	10.10	5144	481	7.42
		80%	47.62	3932	0.88	11.70	5395	557	7.06
		90%	47.48	4751	1.07	15.40	5901	731	6.50
		100%	47.34	5809	1.27	20.70	6482	980	5.93
MN601S KV170	T-MOTOR P21*6.3	40%	48.00	1677	0.40	3.10	3272	149	11.27	85 (环境温度: 34.5℃)
		42%	47.98	1774	0.42	3.50	3389	168	10.56
		44%	47.97	1966	0.45	4.00	3506	192	10.25
		46%	47.96	2062	0.49	4.30	3624	206	10.00
		48%	47.94	2182	0.51	4.60	3753	221	9.89
		50%	47.92	2307	0.54	5.10	3851	244	9.44
		52%	47.91	2463	0.58	5.50	3994	264	9.35
		54%	47.88	2624	0.61	6.00	4121	287	9.13
		56%	47.86	2726	0.64	6.60	4225	316	8.63
		58%	47.85	2912	0.69	7.10	4228	340	8.57
		60%	47.82	3027	0.68	7.50	4362	359	8.44
		62%	47.81	3165	0.73	8.00	4481	382	8.27
		64%	47.78	3366	0.77	8.80	4589	420	8.01
		66%	47.75	3485	0.80	9.30	4690	444	7.85
		68%	47.73	3641	0.84	9.80	4791	468	7.78
		70%	47.70	3799	0.88	10.40	4923	496	7.66
		75%	47.63	4186	0.97	12.10	5144	576	7.26
		80%	47.55	4593	1.06	13.90	5395	661	6.95
		90%	47.38	5412	1.25	18.10	5901	858	6.31
		100%	47.21	6605	1.49	24.70	6482	1166	5.66
MN601S KV320	T-MOTOR P20*6	40%	23.90	976	0.24	3.80	2751	91	10.75	54.5 (环境温度: 34.5℃)
		42%	23.89	1058	0.25	4.20	2850	100	10.54
		44%	23.87	1183	0.28	4.80	2996	115	10.33
		46%	23.85	1275	0.30	5.20	3088	124	10.28
		48%	23.83	1389	0.33	5.80	3235	138	10.05
		50%	23.82	1492	0.35	6.40	3376	152	9.79
		52%	23.79	1658	0.38	7.30	3520	174	9.55
		54%	23.76	1757	0.40	7.80	3618	185	9.48
		56%	23.73	1894	0.42	8.50	3699	202	9.39
		58%	23.71	1972	0.44	9.00	3829	213	9.24
		60%	23.69	2130	0.47	9.80	3924	232	9.17
		62%	23.66	2203	0.50	10.60	4044	251	8.78
		64%	23.62	2307	0.52	11.40	4142	269	8.57
		66%	23.59	2443	0.55	12.40	4268	293	8.35
		68%	23.56	2587	0.57	13.70	4372	323	8.01
		70%	23.53	2731	0.60	14.80	4505	348	7.84
		75%	23.44	3040	0.68	17.00	4748	398	7.63
		80%	23.35	3418	0.77	19.90	5017	465	7.36
		90%	23.13	4191	0.94	26.40	5511	611	6.86
		100%	22.92	4904	1.07	34.20	5980	784	6.26
MN601S KV320	T-MOTOR P21*6.3	40%	23.89	1194	0.30	4.50	2644	108	11.11	76.2 (环境温度: 34.5℃)
		42%	23.87	1212	0.32	4.80	2777	115	10.58
		44%	23.85	1349	0.35	5.50	2915	131	10.28
		46%	23.83	1448	0.38	6.10	3022	145	9.96
		48%	23.81	1599	0.41	6.80	3165	162	9.88
		50%	23.78	1677	0.44	7.40	3272	176	9.53
		52%	23.75	1871	0.47	8.40	3420	200	9.38
		54%	23.71	2035	0.51	9.30	3563	221	9.23
		56%	23.68	2123	0.55	10.00	3650	237	8.97
		58%	23.65	2254	0.58	10.80	3729	255	8.82
		60%	23.61	2351	0.61	11.50	3814	272	8.66
		62%	23.58	2450	0.64	12.40	3954	292	8.38
		64%	23.54	2593	0.68	13.20	4045	311	8.34
		66%	23.50	2820	0.71	14.50	4154	341	8.28
		68%	23.46	2987	0.75	15.90	4281	373	8.01
		70%	23.42	3077	0.78	16.90	4394	396	7.77
		75%	23.32	3490	0.86	19.60	4616	457	7.64
		80%	23.20	3878	0.95	23.10	4851	536	7.24
		90%	22.94	4725	1.12	31.10	5369	713	6.62
		100%	22.70	5510	1.27	39.40	5755	894	6.16
注意：电机温度为100%油门下电机运行10分钟的温度。 (以上数据均由2017款测试平台测得，不能与其他型号老数据做横向对比，仅供参考)

分析图

包装清单

使用本产品之前，请检查产品包装内是否包含以上所有物品。若有缺失，请及时联系在线客服或给我们留言： onlinesales@tmotor.com
